Трехшарошечное Drill Bit
>
|
| Место происхождения | Китай |
| Фирменное наименование | ROSCHEN |
| Сертификация | ISO, API |
| Номер модели | 4 | 48 ДЮЙМОВ |

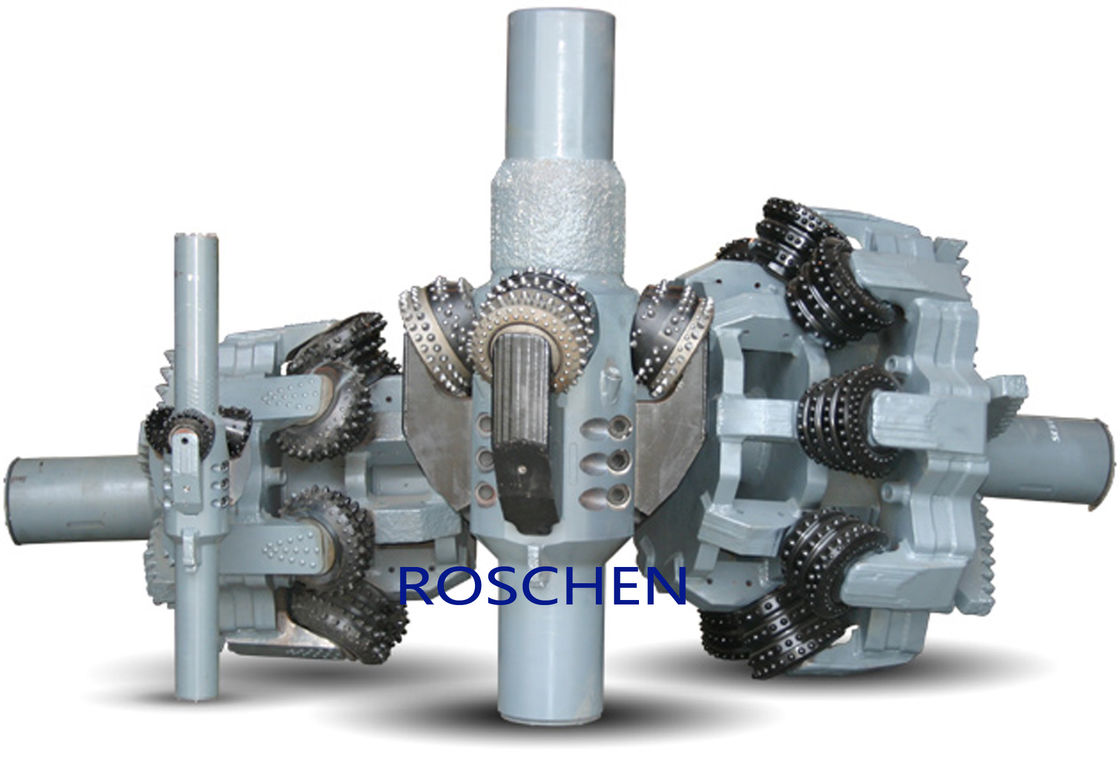

Рейборы утеса рейбор vertsatile, рентабельный консервооткрыватель отверстия пилота 4 дюймов к 48 дюймов отверстия для HDD
Компания-разработчики программного обеспечения технологии обслуживаний горизонтального сверлильного кабеля Trenchless дирекционные сверля управляя
Отсутствие больше redrills должных к резцам подпирая с downhole.
Рейбор утеса vertsatile, самый рентабельный консервооткрыватель отверстия для HDD. Уникальный дизайн уменьшает приобъектный инвентарь, понижая цену.
Время простоя отрезков рейбора утеса как легко как оно режет утес.
Отсутствие больше времени простоя ждать на новых инструментах/резцах когда потребность нажать ream произойдет. Она нажимает или вытягивает с такими же телом и резцами, и одно тело раскрывает до 6 размеров.
Преимущества:
1. Сильный чем другие консервооткрыватели отверстия.
2. увеличенный время на-дна вращая, уменьшает цену резца и время отключения.
3. резцы и оружия легко изменены в поле без факелов и сварщиков.
Спецификации рейбора утеса
ТЕЛО
| ТЕЛО | МИНИМАЛЬН ПИЛОТ ОТВЕРСТИЕ | СОЕДИНЕНИЕ | ВЕС | ДЛИНА |
| R4 | 4 1/2» | 2 7/8" ЕСЛИ B X B | 135 LBS. | 42" |
| R6 | 6" | 3 1/2» ЕСЛИ B X B | 346 LBS. | 52" |
| R6-20 | 20" | 4 1/2» ЕСЛИ B X B | 1565 LBS. | 62" |
| R8 | 8 1/2» | 4 1/2» ЕСЛИ B X B | 730 LBS. | 65" |
| R17 | 17 1/2» | 7 5/8" REG B X B | 1915 LBS. | 65" |
| R26 | 26" | 7 5/8" REG B X B | 2669 LBS. | 65" |
| R36 | 36" | 7 5/8" REG B X B | 2569 LBS. | 65" |
| R42 | 42" | 7 5/8" REG B X B | 3290 LBS. | 65" |
| R48 | 48" | 7 5/8" REG B X B | 3900 LBS. | 65" |
РЕЗЦЫ
| ТЕЛО | НО. РЕЗЦА | ПИЛОТНОЕ ОТВЕРСТИЕ | СОЕДИНЕНИЕ | РАСКРЫВАЯ РЯД | |||||
| R4 | 3 | 4 1/2» | 2 7/8" ЕСЛИ B X B | 8 1/2» | 10" | 12" | |||
| ТЕЛО | НО. РЕЗЦА | ПИЛОТНОЕ ОТВЕРСТИЕ | СОЕДИНЕНИЕ | РАСКРЫВАЯ РЯД | |||||
| aa | bb | cc | dd | ee | |||||
| R6 | 3 | 6" | 3 1/2» ЕСЛИ B X B | 12" | 14" | 16" | 18" | 20" | |
| R6-20 | 5 | 20" | 4 1/2» ЕСЛИ B X B | 24" | 26" | 28" | 30" | 32" | |
| ТЕЛО | НО. РЕЗЦА | ПИЛОТНОЕ ОТВЕРСТИЕ | СОЕДИНЕНИЕ | РАСКРЫВАЯ РЯД | |||||
| B | C | D | E | F | |||||
| R8 | 3 | 8 1/2» | 4 1/2» ЕСЛИ B X B | 16" | 18" | 20" | 22" | 24" | 26" |
| R17 | 3,4 | 17 1/2» | 7 5/8" REG B X B | 24" | 26" | 28" | 30" | 32" | 34" |
| R26 | 3,5 | 26" | 7 5/8" REG B X B | 32" | 34" | 36" | 38" | 40" | 42" |
| R36 | 3,5 | 36" | 7 5/8" REG B X B | 42" | 44" | 46" | 48" | 50" | 52" |
| R42 | 4,5,7 | 42" | 7 5/8" REG B X B | 48" | 50" | 52" | 54" | 56" | 58" |
| R48 | 4,5,7 | 48" | 7 5/8" REG B X B | 54" | 56" | 58" | 60" | 62" | 64" |
РЕЗЦЫ И ВЕСЫ
| R4 | R6 | B | C | D | E | F | ||||||||
| 8-1/2» | 10" | 12" | aa | bb | cc | dd | ee | |||||||
| MT | 4 | 8 | 12 | 15 | 23 | 31 | 41 | 56 | 32 | 47 | 64 | 80 | 102 | 128 |
| TCI | 6 | 10 | 16 | 21 | 30 | 42 | 55 | 73 | 41 | 61 | 79 | 100 | 126 | 155 |
| FRA | 5 | 7 | 9 | 20 | 24 | 28 | 35 | 37 | 50 | 55 | 68 | 75 | 88 | 101 |
Диаграмма удаления образования
Используйте эту диаграмму для того чтобы высчитать приблизительные кубические ноги материала, который извлекли в просверленную ногу. Для того чтобы высчитать полные кубические ярды материала, который нужно извлечь, умножьте кубические ноги полными отснятым видеоматериалом и границей 27.
Как изменить резцы
1. Установите резец надлежащего размера в карман.
2. скольжение рука в место, обеспечивая резец.
3. Tighted 3 болта согласно диаграмме. (см. ниже)
4. затяните винты замка согласно диаграмме. (см. ниже)
5. повторение для каждого резца.
| РАЗМЕРЫ | РАЗВОДНОЙ ГАЕЧНЫЙ КЛЮЧ | ВРАЩАЮЩИЙ МОМЕНТ | ВИНТ/ВРАЩАЮЩИЙ МОМЕНТ ЗАМКА |
| R8 через R-48 | 1" | 2000-2500 ft/lb | 5/8"/400-500 ft/lb |
| R4 | 5/8" | 400-500 ft/lb | 5/16"/40-60 ft/lb |
| R6 | 7/8" | 1000-1200 ft/lb | 3/8"/100-150 ft/lb |
