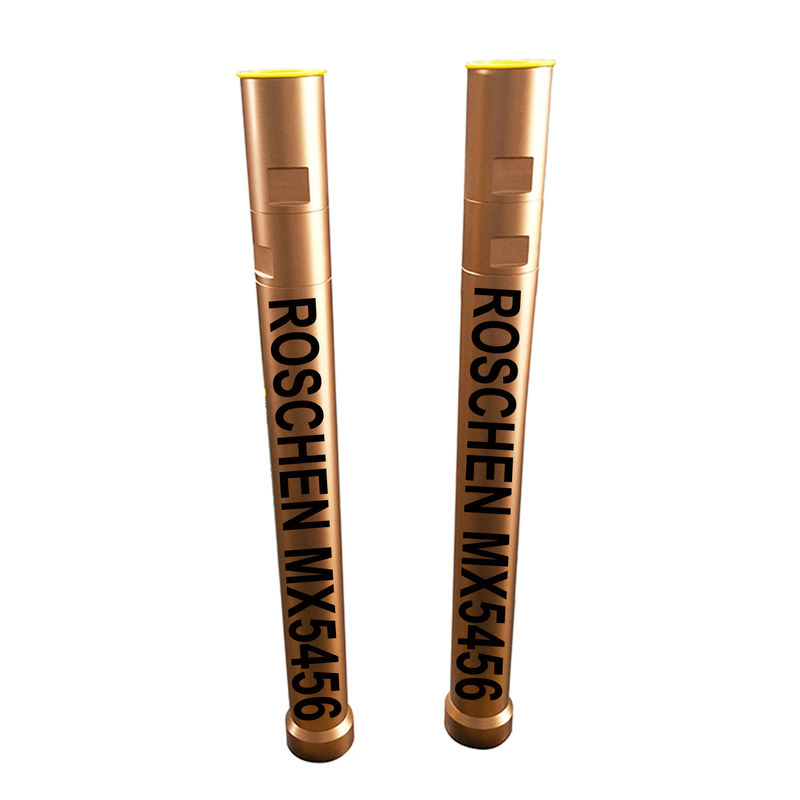

Roschen может выпускать серии MX5456 RC Hammer, которые имеют хорошее сверло в золоте, участок добычи.
Mincon Xploration (MX) 5456 - это высокоэффективный геологический инструмент для отбора проб, который обеспечивает бесперебойную работу во всех видах требовательных условий, произведенных Roschen. Он обеспечивает превосходные скорости проникновения по сравнению с другими производителями с чрезвычайно плавным сверлением и непрерывным отбором проб. Как и все молотковые дробилки Roschen, MX поддерживает отличное рабочее давление в течение длительного срока службы, и в целом это инструмент, который требуется для максимального использования всего оборудования. Продукты Roschen производятся в доме, и все процессы контролируются опытным инженерным отделом Roschen. Это гарантирует, что качество, которое вы ожидаете, всегда поставляется.
Основные характеристики и преимущества:
, Запатентованная система крепления для фиксированных внутренних компонентов.
, Чрезвычайно прочный хвостовик с короткой длиной обеспечивает большую передачу энергии между поршнем и долотом.
, Переменные длины втулки патрона для различных условий бурения.
, Пробоотборная трубка с одной деталью.
, Специально термообработанные пробирки для образцов превосходят износостойкость по сравнению с нашими конкурентами.
, Переменные размеры пробоотборных проб позволяют подрядчику более гибко настраивать инструмент.
, Уплотненная износостойкая втулка для оптимальной износостойкости даже в самых абразивных условиях.
, Многозаходные резьбы на задней стороне и патроне обеспечивают легкое соединение / расцепление молотка.
, Металлический нажимной патрон и варианты износостойкой втулки для большей износостойкости при наружной циркуляции.
, Все критические внутренние компоненты подвергаются термообработке под строгим контролем, чтобы максимизировать долговечность инструмента.
, Простота обслуживания без специальных инструментов сборки или разборки.
MX5456 RC Hammer Технические данные | ||
Характеристики | метрический | имперский |
Наружный диаметр молотка | 132mm | 5,2” |
Длина молотка (меньше сверла) | 1165mm | 45,9” |
Плоский размер наконечника | 100мм | 4” |
Тип хвостовика бурового долота | MX5456 | |
Резьбовая резьба | 4 1/2 "Мецке | |
Диапазон размеров бурового долота | 137 мм - 146 мм | 5,4 "- 5,75" |
Вес молотка (меньше бит) | 77 кг | 170 фунтов |
Максимальный вес сверла | 18,7 кг | 41,2 фунта |
Вес поршня | 19 кг | 41,9 фунта |
Затянуть крутящий момент | 5288-7050 Н.М. | 3900-5200 FT Lbs |
Стойка с тыльной стороны | 0.75мм | 0,030” |
Рекомендуемый минимальный пакет воздуха | 25,5 м3 / мин при 24,1 бар | 900cfm @ 350psi |
Список деталей:
Вещь | Номер детали | Описание |
MX5456AS02 | MX5456 Hammer 4 1/2 "Metzke | |
1 | 1300-0850 | Внутреннее кольцо |
2 | MX5456AT11 | Адаптерная трубка 4.5 Metzke Pin |
3 | BS 228 | O Ring (x 2) |
4 | BS 040 | O Ring |
5 | MX5456SC01 | Airscreen |
6 | MX5456BH11 | Назад Голова 4 ½ Мецке |
7 | 8406-0200-N8 | Запорный клапан |
8 | MX5456CV01 | Обратный клапан |
9 | MX5456SP01 | Запорная пружина клапана |
10 | MX5456SM01 | Кольцо из стали |
11 | MX5456LR01 | Кольцо блокировки |
12 | MX5456SS01 | распорка |
13 | MX5456ST01 | Пробная трубка |
MX5456ST03 | Пробная трубка | |
14 | BS230 | O Ring |
15 | MX5456DR01 | Образцовое крепление для труб |
16 | BS228 | O Ring |
17 | BS237 | O Ring (x 2) |
18 | BS042 | O Ring |
19 | MX5456SR01 | Сиденье |
20 | MX5456IC01 | Внутренний цилиндр |
21 | MX5456PN01 | Поршень |
22 | MX5456WS01 | Носить рукав |
23 | MX5456PR01 | Поршневое кольцо |
24 | MX5456BB01 | Подшипник скольжения |
25 | N7-102-4 | O Ring (x 2) |
26 | 5456PIN | Бит удерживающих штырей x 8 (набор) |
27 | MX5456CK11 | цыпленок |
Давление воздуха дается для компрессоров, работающих на уровне уплотнения при 20 ° C (68 ° F). Поправки к фактическому объему компрессора должны производиться для учета температуры, высоты и относительной влажности.
Молотки DTH должны получать постоянный запас надлежащего бурового масла для защиты внутренних компонентов и обеспечения хорошего уплотнения воздуха между рабочими поверхностями молотка для эффективного сверления. Roschen рекомендует использовать Roschen Losonsafe® Rock Drill Oil (RDO) для поддержания оптимальной производительности и продления срока службы внутренних компонентов. Правильное потребление масла зависит от объема и условий воздуха. Для получения рекомендаций см. График смазки ниже. При бурении во влажных условиях нормальное количество должно быть удвоено. При замене трубок должны быть визуальные данные о массе вокруг хвостовика бура и в трубчатых соединениях.
При использовании нефтенасыщенных буровых масел рекомендуемая марка масла зависит от температуры окружающей среды и рабочего давления. Как правило, следует использовать масло для бурового долота ISO320, когда это возможно, поскольку молоток является высокочастотным инструментом, однако, когда насос не может прокачать масло в более холодных условиях, можно использовать масло более низкого качества по графику ниже.
Сверла
Диаметр | Тип лица | номер части | Описание | № x Кнопка Dia (дюйм) | Примеры отверстий | Вес ок. | ||||
мм | дюймовый | внешний | Лицо | Центр | Килограммы. | Lbs. | ||||
137 | 5 3/8 | вогнутый | 5456137C10 | 5 3 / 8CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | +37,5 |
137 | 5 3/8 | Твердая формация | 5456137H10 | 5 3 / 8HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | +37,5 |
140 | 5 1/2 | вогнутый | 5456140C10 | 5 1 / 2CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | +37,5 |
140 | 5 1/2 | Drop Center | 5456140D10 | 5 1 / 2DC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | +37,5 |
140 | 5 1/2 | Твердая формация | 5456140H10 | 5 1 / 2HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | +37,5 |
143 | 5 5/8 | Drop Center | 5456143D10 | 5 5/8 "MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 17 | +37,5 |
143 | 5 5/8 | Твердая формация | 5456143H10 | 5 5/8 "MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | +37,5 |
146 | 5 3/4 | вогнутый | 5456146C10 | 5 3 / 4CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | +37,5 |
146 | 5 3/4 | Drop Center | 5456146D10 | 5 3/4 MX5456DC BIT | 8 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 17 | +37,5 |
146 | 5 3/4 | Твердая формация | 5456146H10 | 5 3 / 4HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | +37,5 |
152 | 6 | Твердая формация | 5456152H10 | 6 HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 18 | 39,7 |
165 | 6 1/2 | Drop Center | 5456165C01 | 6 1/2 бит MX5456 | 8 * 5/8 | 4 * 9/16 | 4 * 1/2 | 2 | 18 | 39,7 |
190 | 7 1/2 | Drop Center | 5456190C10 | 7 1/2 бит MX5456 | 16 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 20 | 44,1 |
200 | 8 | Drop Center | 5456200C10 | 8 "MX5456 | 16 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 20 | 44,1 |
