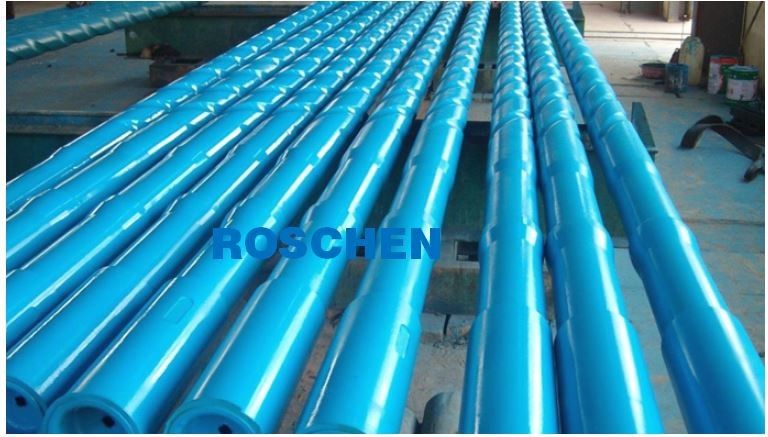

Спиральные воротники сверла сверла
Спиральные воротники сверла
Добавлены, что к воротнику сверла предотвращает спиральный отрезок вероятность дифференциальный стен-вставлять путем уменьшение контакта стены между воротником сверла и стеной отверстия. Закручивая в спираль начала 22" от дна гнезда выскальзывания или 79" от замкнутого зева и концов 30" от конца штыря. Добавление закручивать в спираль к воротникам сверла уменьшает вес приблизительно на 4%.
Воротник сверла 4,750" x теста InterDril спиральный хороший 45,00 ряд 2 ПЭ-АШ 6 lb/ft
Спецификация | Спецификации соединения/соединения инструмента | ||||
Номинальный OD | 4 3/4" (4,75") | Соединение | PH6 | Коэффициент стресса загиба | |
Номинальный ID | 2,25" | OD | 4 3/4" (4,75") | ID | 2,563" |
Стальная ранг | AISI 4145H доработало | Отрегулированный вес | 45,1 lb/ft | Средняя длина | 31,00 ft |
Номинальный вес стены | 45.00# | Прочность на растяжение | 362,000lbs | Предел прочности при кручении | |
Номинальная толщина стены | Минимальный вращающий момент макияжа | 6500 Ib/ft | Максимальный вращающий момент макияжа | 8800 lb/ft | |
Размер смещения | 2,125" | Жидкое смещение | Жидкая емкость | ||
IPC | Никакие | Гнездо выскальзывания | Особенный | Гнездо лифта | Особенный |
Длина Pin | n/a | Критеря по осмотра | NS-2 | ||
Длина коробки | n/a | ||||
Средний вес в соединение | 1398lbs (635kgs) | ||||
Изготовляя критерии | API Spec7-1 |
Воротник сверла 4,750" x InterDril спиральный 45,00 ряд 2 lb/ft WT38
Спецификация | Спецификации соединения/соединения инструмента | ||||
Номинальный OD | 4 3/4" (4,75") | Соединение | WT38 | Коэффициент стресса загиба | 1,42 |
Номинальный ID | 2,25" | OD | 4 3/4" (4,75") | ID | 2,563" |
Стальная ранг | AISI 4145H доработало | Отрегулированный вес | 45,1 lb/ft | Средняя длина | 31,00 ft |
Номинальный вес стены | 45.00# | Прочность на растяжение | 846,000lbs | Предел прочности при кручении | 32000 |
Номинальная толщина стены | Минимальный вращающий момент макияжа | 9000 Ib/ft | Максимальный вращающий момент макияжа | ||
Размер смещения | 2,125" | Жидкое смещение | Жидкая емкость | ||
IPC | Никакие | Критеря по осмотра | NS-2 | ||
Длина Pin | n/a | ||||
Длина коробки | n/a | ||||
Средний вес в соединение | 1398lbs (635kgs) | ||||
Изготовляя критерии | API Spec7-1 |
NC38 воротника сверла 4,750" 45,00 InterDril спирального ряд 2 lb/ft
Спецификация | Спецификации соединения/соединения инструмента | ||||
Номинальный OD | 4 3/4" (4,75") | Соединение | NC38 | Коэффициент стресса загиба | 1,42 |
Номинальный ID | 2,25" | OD | 4 3/4" (4,75") | ID | 2,563" |
Стальная ранг | AISI 4145H доработало | Отрегулированный вес | 45,1 lb/ft | Средняя длина | 31,00 ft |
Номинальный вес стены | 45.00# | Прочность на растяжение | 725,000lbs | Предел прочности при кручении | 32000 |
Номинальная толщина стены | Минимальный вращающий момент макияжа | 8790Ib/ft | Максимальный вращающий момент макияжа | ||
Размер смещения | 2,125" | Гнездо выскальзывания | Да | Гнездо лифта | Да |
IPC | Никакие | Жидкое смещение | 0,815 Gal/ft | Жидкая емкость | |
Длина Pin | n/a | Критеря по осмотра | NS-2 | ||
Длина коробки | n/a | ||||
Средний вес в соединение | 1398lbs (635kgs) | ||||
Изготовляя критерии | API Spec7/NS-1 | ||||
Емкости воротника сверла | |||||
Тело зоны поперечного сечения (в ²) | 13,744 | ||||
Зона OD поперечного сечения (в ²) | 17,721 | ||||
ID зоны поперечного сечения (в ²) | 3,976 | ||||
Модуль раздела (в ³) | 11,769 | ||||
Приполюсный модуль раздела (в ³) | 19,984 |
Воротник сверла 4,750" x JSH спиральный 49,79 ряд 2 lb/ft NC38
Спецификация | Спецификации соединения/соединения инструмента | ||||
Номинальный OD | 4 3/4" (4,75") | Соединение | NC38 | Коэффициент стресса загиба | 2,217 |
Номинальный ID | 2 1/4" (2,25") | OD | 4 3/4" (4,75") | ID | 2,25" |
Стальная ранг | AISI 4145H доработало | Отрегулированный вес | 49,79 lb/ft | Средняя длина | 31,00 ft |
Номинальный вес стены | Прочность на растяжение | 625,000lbs | Предел прочности при кручении | 17500 | |
Номинальная толщина стены | Минимальный вращающий момент макияжа | 8790Ib/ft | Максимальный вращающий момент макияжа | 11000 | |
Размер смещения | 2,125" | Гнездо выскальзывания | Да | Гнездо лифта | Никакой |
IPC | Никакие | Жидкое смещение | Жидкая емкость | ||
Длина Pin | n/a | Критеря по осмотра | NS-2 | ||
Длина коробки | n/a | ||||
Средний вес в соединение | 1543lbs (700kgs) | ||||
Изготовляя критерии | API Spec7/NS-1 | ||||
Емкости воротника сверла | |||||
Тело зоны поперечного сечения (в ²) | 13,744 | ||||
Зона OD поперечного сечения (в ²) | 17,721 | ||||
ID зоны поперечного сечения (в ²) | 3,976 | ||||
Модуль раздела (в ³) | 9,992 | ||||
Приполюсный модуль раздела (в ³) | 19,984 |
Воротник сверла 6,500" x InterDril спиральный 87,35 ряд 2 lb/ft NC50
Спецификация | Спецификации соединения/соединения инструмента | ||||
Номинальный OD | 6 1/2» (6,5") | Соединение | NC50 | Коэффициент стресса загиба | 2,03 |
Номинальный ID | 2 13/16" (2,8125") | OD | 6 1/2» (6,5") | ID | 2 13/16" (2,8125") |
Стальная ранг | AISI 4145H доработало | Отрегулированный вес | 87,35 lb/ft | Средняя длина | 31,00 ft |
Номинальный вес | 87.00# | Прочность на растяжение | 1392400lbs | Предел прочности при кручении | 52000 |
Номинальная толщина стены | 1,844" | Минимальный вращающий момент макияжа | 29700Ib/ft | Максимальный вращающий момент макияжа | 32000 lb/ft |
Размер смещения | 2 11/16" (2,6875") | Гнездо выскальзывания | Да | Гнездо лифта | Никакой |
IPC | Никакие | Жидкое смещение | 1.33Gal/ft | Жидкая емкость | 0,32 Gal/ft |
Длина Pin | n/a | Критеря по осмотра | NS-2 | ||
Длина коробки | n/a | ||||
Средний вес в соединение | 1543lbs (700kgs) | ||||
Изготовляя критерии | API Spec7/NS-1 | ||||
Емкости воротника сверла | |||||
Тело зоны поперечного сечения (в ²) | 26,97 | ||||
Зона OD поперечного сечения (в ²) | 33,183 | ||||
ID зоны поперечного сечения (в ²) | 6,213 | ||||
Модуль раздела (в ³) | 26,016 | ||||
Приполюсный модуль раздела (в ³) | 52,032 |
Воротник сверла 6,500" x JSH спиральный 87,35 ряд 2 lb/ft NC50
Спецификация | Спецификации соединения/соединения инструмента | ||||
Номинальный OD | 6 1/2» (6,5") | Соединение | NC50 | Коэффициент стресса загиба | 2,242 |
Номинальный ID | 2 13/16" (2,8125") | OD | 6 1/2» (6,5") | ID | 2 13/16" (2,8125") |
Стальная ранг | AISI 4145H доработало | Отрегулированный вес | 87,35 lb/ft | Средняя длина | 31,00 ft |
Номинальный вес | 86.79# | Прочность на растяжение | 1259311lbs | Предел прочности при кручении | 51823 |
Номинальная толщина стены | 1,844" | Минимальный вращающий момент макияжа | 29445Ib/ft | Максимальный вращающий момент макияжа | 32389 lb/ft |
Размер смещения | 2 11/16" (2,6875") | Гнездо выскальзывания | Да | Гнездо лифта | Никакой |
IPC | Никакие | Жидкое смещение | 1.33Gal/ft | Жидкая емкость | 0,32 Gal/ft |
Длина Pin | n/a | Критеря по осмотра | NS-2 | ||
Длина коробки | n/a | ||||
Средний вес в соединение | 2708lbs (1231kgs) | ||||
Изготовляя критерии | API Spec7/NS-1 | ||||
Емкости воротника сверла | |||||
Тело зоны поперечного сечения (в ²) | 26,97 | ||||
Зона OD поперечного сечения (в ²) | 33,183 | ||||
ID зоны поперечного сечения (в ²) | 6,213 | ||||
Модуль раздела (в ³) | 26,016 | ||||
Приполюсный модуль раздела (в ³) | 52,032 |
VAM сверля спиральный воротник сверла 6,500" x 87,35 ряд 2 lb/ft NC50
Спецификация | Спецификации соединения/соединения инструмента | ||||
Номинальный OD | 6 1/2» (6,5") | Соединение | NC50 | Коэффициент стресса загиба | 2,03 |
Номинальный ID | 2 13/16" (2,8125") | OD | 6 1/2» (6,5") | ID | 2 13/16" (2,8125") |
Стальная ранг | AISI 4145H доработало | Отрегулированный вес | 87,35 lb/ft | Средняя длина | 31,00 ft |
Номинальный вес | 87.00# | Прочность на растяжение | 1392400lbs | Предел прочности при кручении | 52500 |
Номинальная толщина стены | 1,844" | Минимальный вращающий момент макияжа | 29700Ib/ft | Максимальный вращающий момент макияжа | 32000 lb/ft |
Размер смещения | 2 11/16" (2,6875") | Гнездо выскальзывания | Да | Гнездо лифта | Да |
IPC | Никакие | Жидкое смещение | 1.33Gal/ft | Жидкая емкость | 0,32 Gal/ft |
Длина Pin | n/a | Критеря по осмотра | NS-2 | ||
Длина коробки | n/a | ||||
Средний вес в соединение | 2708lbs (1231kgs) | ||||
Изготовляя критерии | API Spec7/NS-1 | ||||
Емкости воротника сверла | |||||
Тело зоны поперечного сечения (в ²) | 26,97 | ||||
Зона OD поперечного сечения (в ²) | 33,183 | ||||
ID зоны поперечного сечения (в ²) | 6,213 | ||||
Модуль раздела (в ³) | 26,016 | ||||
Приполюсный модуль раздела (в ³) | 52,032 |
Воротник сверла 8,000" x JSH спиральный 120,00 lb/ft 6 5/8" ряд 2 REG
Спецификация | Спецификации соединения/соединения инструмента | ||||
Номинальный OD | 8" (8") | Соединение | 6 5/8" постоянный посетитель API | Коэффициент стресса загиба | 2,6 |
Номинальный ID | 2 13/16" (2,8125") | OD | 8" (8") | ID | 2 13/16" (2,8125") |
Стальная ранг | AISI 4145H доработало | Отрегулированный вес | 122,38 lb/ft | Средняя длина | 31,00 ft |
Номинальный вес | 120# | Прочность на растяжение | 1683400lbs | Предел прочности при кручении | 78700 |
Номинальная толщина стены | Минимальный вращающий момент макияжа | 49200Ib/ft | Максимальный вращающий момент макияжа | 54100 lb/ft | |
Размер смещения | 2 11/16" (2,6875") | Гнездо выскальзывания | Да | Гнездо лифта | Никакой |
IPC | Никакие | Жидкое смещение | Жидкая емкость | ||
Длина Pin | n/a | Критеря по осмотра | NS-2 | ||
Длина коробки | n/a | ||||
Средний вес в соединение | 3793lbs (1720kgs) | ||||
Изготовляя критерии | API Spec7/NS-1 | ||||
Емкости воротника сверла | |||||
Тело зоны поперечного сечения (в ²) | 44,053 | ||||
Зона OD поперечного сечения (в ²) | 50,265 | ||||
ID зоны поперечного сечения (в ²) | 6,213 | ||||
Модуль раздела (в ³) | 49,498 | ||||
Приполюсный модуль раздела (в ³) | 98,995 |
Воротник сверла 8,000" x Subdrill спиральный 144,00 lb/ft 6 5/8" ряд 2 REG
Спецификация | Спецификации соединения/соединения инструмента | ||||
Номинальный OD | 8" (8") | Соединение | 6 5/8" постоянный посетитель API | Коэффициент стресса загиба | 2,3 |
Номинальный ID | 2 13/16" (2,8125") | OD | 8" (8") | ID | 2 13/16" (2,8125") |
Стальная ранг | AISI 4145H доработало | Отрегулированный вес | 144 lb/ft | Средняя длина | 31,00 ft |
Номинальный вес | 144# | Прочность на растяжение | 1834500lbs | Предел прочности при кручении | 85500 lb/ft |
Номинальная толщина стены | Порекомендованный вращающий момент макияжа | 8790 Ib/ft | Максимальный вращающий момент макияжа | ||
Размер смещения | 2 11/16" (2,6875") | Гнездо выскальзывания | Да | Гнездо лифта | Да |
IPC | Никакие | Жидкое смещение | Жидкая емкость | ||
Длина Pin | n/a | Критеря по осмотра | NS-2 | ||
Длина коробки | n/a | ||||
Средний вес в соединение | 4464lbs (2029kgs) | ||||
Изготовляя критерии | API Spec7 | ||||
Емкости воротника сверла | |||||
Тело зоны поперечного сечения (в ²) | |||||
Зона OD поперечного сечения (в ²) | |||||
ID зоны поперечного сечения (в ²) | |||||
Модуль раздела (в ³) | |||||
Приполюсный модуль раздела (в ³) |
VAM сверля спиральный воротник сверла 8,000" x 144,00 lb/ft 6 5/8" ряд 2 REG
Спецификация | Спецификации соединения/соединения инструмента | ||||
Номинальный OD | 8" (8") | Соединение | 6 5/8" постоянный посетитель API | Коэффициент стресса загиба | 2,3 |
Номинальный ID | 2 13/16" (2,8125") | OD | 8" (8") | ID | 2 13/16" (2,8125") |
Стальная ранг | AISI 4145H доработало | Отрегулированный вес | 149,6 lb/ft | Средняя длина | 31,00 ft |
Номинальный вес | 144# | Прочность на растяжение | 1834500 lbs | Предел прочности при кручении | 85500 lb/ft |
Номинальная толщина стены | Порекомендованный вращающий момент макияжа | 53300 Ib/ft | Максимальный вращающий момент макияжа | ||
Размер смещения | 2 11/16" (2,6875") | Гнездо выскальзывания | Да | Гнездо лифта | Да |
IPC | Никакие | Жидкое смещение | Жидкая емкость | ||
Длина Pin | n/a | Критеря по осмотра | NS-2 | ||
Длина коробки | n/a | ||||
Средний вес в соединение | 4638 lbs (2029kgs) | ||||
Изготовляя критерии | API Spec7 | ||||
Емкости воротника сверла | |||||
Тело зоны поперечного сечения (в ²) | |||||
Зона OD поперечного сечения (в ²) | |||||
ID зоны поперечного сечения (в ²) | |||||
Модуль раздела (в ³) | 49,498 | ||||
Приполюсный модуль раздела (в ³) |
Воротник сверла 8,250" x JSH спиральный 130,50 lb/ft JSH 6 5/8" ряд 2 REG
Спецификация | Спецификации соединения/соединения инструмента | ||||
Номинальный OD | 8 1/4" (8,25") | Соединение | 6 5/8" постоянный посетитель API | Коэффициент стресса загиба | 3,211 |
Номинальный ID | 2 13/16" (2,8125") | OD | 8 1/4" (8,25") | ID | 2 13/16" (2,8125") |
Стальная ранг | AISI 4145H доработало | Отрегулированный вес | 130,5 lb/ft | Средняя длина | 31,00 ft |
Номинальный вес | Прочность на растяжение | 1683400 lbs | Предел прочности при кручении | 78700 lb/ft | |
Номинальная толщина стены | Порекомендованный вращающий момент макияжа | 53300 Ib/ft | Максимальный вращающий момент макияжа | 55630 | |
Размер смещения | 2 11/16" (2,6875") | Гнездо выскальзывания | Да | Гнездо лифта | Никакой |
IPC | Никакие | Жидкое смещение | 2,32 США Gal/ft закрыли конец | Жидкая емкость | 0,32 |
Длина Pin | n/a | Критеря по осмотра | NS-2 | ||
Длина коробки | n/a | ||||
Средний вес в соединение | 4045 lbs (1834kgs) | ||||
Изготовляя критерии | API Spec7 | ||||
Емкости воротника сверла | |||||
Тело зоны поперечного сечения (в ²) | 47,244 | ||||
Зона OD поперечного сечения (в ²) | 53,456 | ||||
ID зоны поперечного сечения (в ²) | 6,213 | ||||
Модуль раздела (в ³) | 54,382 | ||||
Приполюсный модуль раздела (в ³) | 54,382 |
Воротник сверла 9,500" x JSH спиральный 160,82 lb/ft 7 5/8" ряд 2 REG
Спецификация | Спецификации соединения/соединения инструмента | ||||
Номинальный OD | 9 1/2» (8,5") | Соединение | 7 5/8" постоянный посетитель API | Коэффициент стресса загиба | 3,061 |
Номинальный ID | 3" (3") | OD | 9 1/2» (9,5") | ID | 3" (3") |
Стальная ранг | AISI 4145H доработало | Отрегулированный вес | 160,82 lb/ft | Средняя длина | 31,00 ft |
Номинальный вес | Прочность на растяжение | 2459,066 lbs | Предел прочности при кручении | 132036 lb/ft | |
Номинальная толщина стены | 3,250" | Порекомендованный вращающий момент макияжа | 53300 Ib/ft | Максимальный вращающий момент макияжа | 90775 |
Размер смещения | 2,875" | Гнездо выскальзывания | Да | Гнездо лифта | Да |
IPC | Никакие | Жидкое смещение | 2,86 США Gal/ft закрыли конец | Жидкая емкость | 0,37 |
Длина Pin | n/a | Критеря по осмотра | NS-2 | ||
Длина коробки | n/a | ||||
Средний вес в соединение | 4985lbs (2261kgs) | ||||
Изготовляя критерии | API Spec7 | ||||
Емкости воротника сверла | |||||
Тело зоны поперечного сечения (в ²) | 63,814 | ||||
Зона OD поперечного сечения (в ²) | 70,882 | ||||
ID зоны поперечного сечения (в ²) | 7,069 | ||||
Модуль раздела (в ³) | 83,336 | ||||
Приполюсный модуль раздела (в ³) | 166,671 |
Короткие немагнитные воротники сверла (SNMDCs):
SNMDCs использовано между мотором грязи и воротником грязи для того чтобы нейтрализовать магнитное взаимодействие от следующего.
Соединения
Точност-подвергаются механической обработке все соединения со спецификациями API 7-2 требований. Штырь паза сброса API и бурит задний сброс стресса коробки доступен по запросу. Корни потока холодн-работаются для предложения большего сопротивления к усталости. На команде трубчатой все соединения фосфат покрытый для того чтобы уменьшить раздражать во время макияжа и смесь хранения потока приложена. Протекторы потока установлены для обеспечения адекватной совместной защиты во время пересылки.
Немагнитные воротники сверла
Воротники сверла команды трубчатые немагнитные объединенное сверхмощное соединение которые построены от твердого бара аустенитной нержавеющей стали. Наши немагнитные воротники сверла поставлены с, который подвергли механической обработке поверхностным состоянием финиша.
Все немагнитные воротники горячи/холод работали для того чтобы обеспечить их с необходимыми механическими свойствами. Бары после этого trepanned, горячая точка проверенная и подверганная механической обработке. Внутреннее бурит обработку выполнено на полнометражном для того чтобы достигнуть свойственного сжимающего состояния внутреннего диаметра.
Это обеспечивает воротник с оптимальным сопротивлением к коррозии в напряженном состоянии. Весь из наших воротников сверла изготовлены в соответствии со спецификациями 7 API, Q1 и порекомендованной практикой 7G как применимый.
Воротники сверла в сверля применении
Воротники сверла играют жизненно важную роль в сверля процессе. Должный к структурным особенностям, воротникам сверла может обеспечить вес для сверлить цели, которая одно и передовая специальность воротника сверла. Сила тяжести работает на нескольких воротников сверла для предложения достаточной силы с наклоном вниз необходима для того чтобы сломать утесы с буровым наконечником.
Отдельно от обеспечивать вес на бите (WOB), воротники сверла также работают как амортизатор удара для того чтобы смочить вибрацию и трясти когда сверлить случится. Таким образом, сверля процесс можно унести в гораздо устойчивее государстве.
В-третьих, присутсвие воротников сверла позволяет трубопроводам остаться в растяжимом государстве, пока гарантии ригидность строки сверла под большим обжатием. Таким образом, эффективность сверла и качество значительно улучшены.
В дополнение к вышеуказанным применениям, воротники сверла могут помочь управлять направление нижнего собрания отверстия, избегая проблемы отступления отверстия и увеличивая проведение сверлить.
Для больше информации пожалуйста контактируйте:
Skype: ROSCHEN.TOOL, ROSCHEN_GROUP
WeChat: +86-137 6419 5009; +86-135 8585 5390
WhatsApp: +86-137 6419 5009; +86-135 8585 5390
Электронная почта: roschen@roschen.com; roschen@roschen.net
Вебсайт: http://www.roschen.com; http://www.roschen.net
