Немагнитные спиральные воротники сверла
Немагнитные воротники сверла:
NMDCs вообще полно (nonspiral). Они изготовлены от высококачественного, коррозионностойкий, нержавеющая сталь. Они использованы пока бегущ магнитные аппаратуры обзора, который нужно расположиться в NMDC достаточной длины для того чтобы позволить измерению магнитного поля земли без магнитного взаимодействия. Аппаратуры обзора изолированы от магнитной помехи причиненной другими стальными компонентами в BHA.

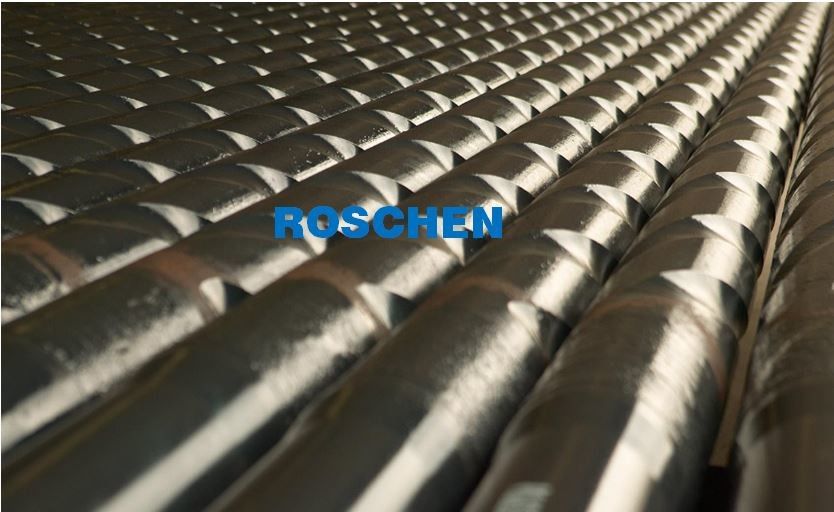

Немагнитный спиральный воротник сверла 6,750" NC50
Спецификация | Спецификации соединения/соединения инструмента | |||||
Номинальный OD | 6 3/4" (6,75") | Соединение | NC50 | Коэффициент стресса загиба | ||
Номинальный ID | 2.7/8" (2,875") | OD | 6 3/4" (6,75") | ID | 2 7/8" (2,875") | |
Материальная ранг | P530 | Отрегулированный вес | Средняя длина | 31,00 ft | ||
Размер зерна | ASTM | Порекомендованный вращающий момент макияжа | Максимальный вращающий момент макияжа | |||
Магнитная проницаемость | 1.001max | Гнездо выскальзывания | N/A | Гнездо лифта | N/A | |
Размер смещения | 3 1/8" (3,125") | Жидкое смещение | Жидкая емкость | |||
Hardbanding | Никакие | Критеря по осмотра | NS-2 | Удлиненность | 18% | |
IPC | Никакие | |||||
Химические свойства | Фосфор <0> | |||||
Сера <0> | ||||||
Изготовляя критерии | API Spec7-1 | |||||
Емкости воротника сверла | ||||||
Прочность на растяжение | минимум 120 000 psi | |||||
Mpa 827 | ||||||
Прочность выхода | минимум 110 000 psi | |||||
Mpa 758 | ||||||
Прочность удара | Над 60J | |||||
Твердость (Brinell) | Минимум 285 BHN |
Немагнитный спиральный воротник сверла 8,250" 6 5/8" Reg
Спецификация | Спецификации соединения/соединения инструмента | |||||
Номинальный OD | 8 1/4" (8,25") | Соединение | 6 5/8" REG | Коэффициент стресса загиба | ||
Номинальный ID | 2 13/16" (2,8125") | OD | 8 1/4" (8,25") | ID | 2 13/16" (2,8125") | |
Материальная ранг | P530 | Отрегулированный вес | Средняя длина | 31,00 ft | ||
Размер зерна | ASTM | Порекомендованный вращающий момент макияжа | Максимальный вращающий момент макияжа | |||
Магнитная проницаемость | 1.001max | Гнездо выскальзывания | N/A | Гнездо лифта | N/A | |
Размер смещения | 2 11/16" (2,6875") | Жидкое смещение | Жидкая емкость | |||
Hardbanding | Никакие | Критеря по осмотра | NS-2 | Удлиненность | 20% | |
IPC | Никакие | |||||
Химические свойства | Фосфор <0> | |||||
Сера <0> | ||||||
Изготовляя критерии | API Spec7-1 | |||||
Емкости воротника сверла | ||||||
Прочность на растяжение | минимум 100 000 psi | |||||
Mpa 689 | ||||||
Прочность выхода | минимум 110 000 psi | |||||
Mpa 758 | ||||||
Прочность удара | Над 60J | |||||
Твердость (Brinell) | Минимум 285 BHN |
Немагнитный спиральный воротник сверла 9,500" 7 5/8" Reg
Спецификация | Спецификации соединения/соединения инструмента | |||||
Номинальный OD | 9 1/2» (9,5") | Соединение | 7 5/8" REG | Коэффициент стресса загиба | ||
Номинальный ID | 3" (3") | OD | 9 1/2» (9,5") | ID | 3" (3") | |
Материальная ранг | P530 | Отрегулированный вес | Средняя длина | 31,00 ft | ||
Размер зерна | ASTM | Порекомендованный вращающий момент макияжа | Максимальный вращающий момент макияжа | |||
Магнитная проницаемость | 1.001max | Гнездо выскальзывания | N/A | Гнездо лифта | N/A | |
Размер смещения | 2 7/8" (2,875") | Жидкое смещение | Жидкая емкость | |||
Hardbanding | Никакие | Критеря по осмотра | NS-2 | Удлиненность | 20% | |
IPC | Никакие | |||||
Химические свойства | Фосфор <0> | |||||
Сера <0> | ||||||
Изготовляя критерии | API Spec7-1 | |||||
Емкости воротника сверла | ||||||
Прочность на растяжение | минимум 110 000 psi | |||||
Mpa 758 | ||||||
Прочность выхода | минимум 100 000 psi | |||||
Mpa 689 | ||||||
Прочность удара | Над 60J | |||||
Твердость (Brinell) | Минимум 285 BHN |
Классификация воротника сверла
Воротники сверла могут быть проще говоря в 3 категории согласно их структуре и материалу, а именно сликовому воротнику сверла, спиральному калиброванному воротнику сверла и немагнитному воротнику сверла.
Сликовый воротник сверла нормально ровная трубка thicked-стены, с толщиной в границах 38 к 53, около 4 к 8 раз из этой из бурильных труб. Он подвергается механической обработке в равномерную цилиндрическую форму и составлен простой легированной стали.
Спиральный калиброванный воротник сверла также подвергается механической обработке от простой легированной стали, но он нормально более светел 4 до 6 процентами чем более сликовый воротник сверла. Этот вид воротника сверла широко использован в наше время потому что особенный спиральный дизайн в большинстве для того чтобы держать назад возможности вставлять аварии путем уменьшение поля зацепления между стеной и воротником.
Немагнитный воротник сверла изготовлен от немагнитной легированной стали. По мере того как магнитные измеряя аппаратуры могут воспринять геомагнитное поле измеряя направление скважины, аппаратуры должно быть, который держат деятельностью в немагнитной окружающей среде. Однако, в сверля процессе, магнитное снаряжение всегда влияет на точность измеряя аппаратуры. Поэтому, использование немагнитного воротника сверла может обеспечить более надежный измеряя результат.
Воротники сверла в сверля применении
Воротники сверла играют жизненно важную роль в сверля процессе. Должный к структурным особенностям, воротникам сверла может обеспечить вес для сверлить цели, которая одно и передовая специальность воротника сверла. Сила тяжести работает на нескольких воротников сверла для предложения достаточной силы с наклоном вниз необходима для того чтобы сломать утесы с буровым наконечником.
Отдельно от обеспечивать вес на бите (WOB), воротники сверла также работают как амортизатор удара для того чтобы смочить вибрацию и трясти когда сверлить случится. Таким образом, сверля процесс можно унести в гораздо устойчивее государстве.
В-третьих, присутсвие воротников сверла позволяет трубопроводам остаться в растяжимом государстве, пока гарантии ригидность строки сверла под большим обжатием. Таким образом, эффективность сверла и качество значительно улучшены.
В дополнение к вышеуказанным применениям, воротники сверла могут помочь управлять направление нижнего собрания отверстия, избегая проблемы отступления отверстия и увеличивая проведение сверлить.
