Определение воротника сверла
Воротник сверла прибор используемый на нижней части строки сверла, важной части нижнего собрания отверстия (BHA). Это всегда очень толстостенная трубка для приложения веса к буровому наконечнику. Нормально, воротник сверла продет нитку на обоих концах, мужских на одном и женщине на другом. За исключением толщины как особенная характеристика, воротник сверла имеет другие уникальные особенности, силу тяжести, ригидность, etc.

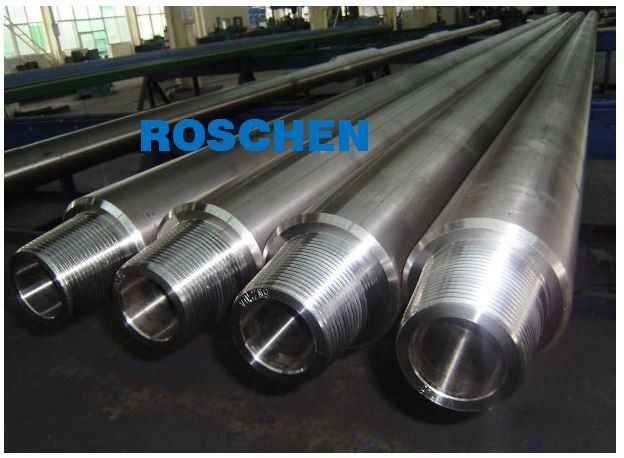

Воротник сверла ROSCHEN
ROSCHEN пионерские изготовитель и поставщик в нефтяных продуктах нефти и газ высококачественного и на конкурентоспособной цене. ROSCHEN главным образом обеспечивает продукты как трубопровод, кожух, бурильные трубы, воротники сверла и так далее.
Воротник сверла 3,125" x TenarisHydril сликовый 20,046" WT23 ряд 2
Спецификация | Спецификации соединения/соединения инструмента | ||||
Номинальный OD | 3 1/8" (3,125") | Соединение | WT23 | Коэффициент стресса загиба | 1,68 |
Номинальный ID | 1 1/2» (1,5") | OD | 3 1/8" (3,125") | ID | 1 1/2» (1,5") |
Стальная ранг | AISI 4145H доработало | Отрегулированный вес | 20,05 lb/ft | Средняя длина | 31,50 ft |
Номинальный вес стены | 20.046# | Прочность на растяжение | 387000lbs | Предел прочности при кручении | 10400 lb/ft |
Номинальная толщина стены | 0,813" | Минимальный вращающий момент макияжа | 2200Ib/ft | Максимальный вращающий момент макияжа | 8300 lb/ft |
Размер смещения | 1 3/8" (1,375") | Жидкая емкость | 0,307 Gal/ft | Гнездо лифта | N/A |
IPC | Никакие | Критеря по осмотра | NS-2 | Жидкое смещение | |
Длина Pin | n/a | ||||
Длина коробки | n/a | ||||
Средний вес в соединение | 630lbs (286kgs) | ||||
Изготовляя критерии | API Spec7-2/FPUK NS-1 | ||||
Емкости воротника сверла | |||||
Тело зоны поперечного сечения (в ²) | 5,903 | ||||
Зона OD поперечного сечения (в ²) | 7,67 | ||||
ID зоны поперечного сечения (в ²) | 1,767 | ||||
Модуль раздела (в ³) | 2,837 | ||||
Приполюсный модуль раздела (в ³) | 5,674 | ||||
Момент Intertia (in4) | 4,43 | ||||
Момент инерции относительно точки (in4) | 8,87 |
Воротник сверла 3,125" 20,07" Grant Prideco сликовый ряд 2 HT PAC
Спецификация | Спецификации соединения/соединения инструмента | ||||
Номинальный OD | 3 1/8" (3,125") | Соединение | HT PAC | Коэффициент стресса загиба | 2,418 |
Номинальный ID | 1 1/2» (1,5") | OD | 3 1/8" (3,125") | ID | 1 1/2» (1,5") |
Стальная ранг | AISI 4145H доработало | Отрегулированный вес | 20,07 lb/ft | Средняя длина | 31,50 ft |
Номинальный вес стены | 20.07# | Прочность на растяжение | 244200lbs | Предел прочности при кручении | 7800 lb/ft |
Номинальная толщина стены | 0,813" | Минимальный вращающий момент макияжа | 3100Ib/ft | Максимальный вращающий момент макияжа | 4700 lb/ft |
Размер смещения | 1 3/8" (1,375") | Жидкая емкость | 0,09 Gal/ft | Жидкое смещение | 0,31 Gal/ft |
IPC | Никакие | Критеря по осмотра | NS-2 | ||
Длина Pin | n/a | ||||
Длина коробки | n/a | ||||
Средний вес в соединение | 622lbs (283kgs) | ||||
Изготовляя критерии | API Spec7-2/FPUK NS-1 | ||||
Емкости воротника сверла | |||||
Тело зоны поперечного сечения (в ²) | 5,903 | ||||
Зона OD поперечного сечения (в ²) | 7,67 | ||||
ID зоны поперечного сечения (в ²) | 1,767 | ||||
Модуль раздела (в ³) | 2,837 | ||||
Приполюсный модуль раздела (в ³) | 5,674 | ||||
Момент Intertia (in4) | 4,43 | ||||
Момент инерции относительно точки (in4) | 8,87 |
Воротник сверла 3,325" x TenarisHydril сликовый 22,20" WT26 ряд 2
Спецификация | Спецификации соединения/соединения инструмента | ||||
Номинальный OD | 3 3/8" (3,375") | Соединение | WT26 | Коэффициент стресса загиба | 1,71 |
Номинальный ID | 1 3/4" (1,75») | OD | 3 3/8" (3,375") | ID | 1 3/4" (1,75») |
Стальная ранг | AISI 4145H доработало | Отрегулированный вес | 22,22 lb/ft | Средняя длина | 31,50 ft |
Номинальный вес стены | 22.20# | Прочность на растяжение | 416000lbs | Предел прочности при кручении | 13200 lb/ft |
Номинальная толщина стены | Минимальный вращающий момент макияжа | 2800Ib/ft | Максимальный вращающий момент макияжа | 9800 lb/ft | |
Размер смещения | 1 3/8" (1,375") | Жидкая емкость | Жидкое смещение | ||
IPC | Никакие | Критеря по осмотра | NS-2 | Гнездо лифта | N/A |
Длина Pin | n/a | ||||
Длина коробки | n/a | ||||
Средний вес в соединение | 700lbs (318kgs) | ||||
Изготовляя критерии | API Spec7 | ||||
Емкости воротника сверла | |||||
Тело зоны поперечного сечения (в ²) | |||||
Зона OD поперечного сечения (в ²) | |||||
ID зоны поперечного сечения (в ²) | |||||
Модуль раздела (в ³) | |||||
Приполюсный модуль раздела (в ³) | |||||
Момент Intertia (in4) | |||||
Момент инерции относительно точки (in4) |
Воротник сверла 4,125" x InterDril сликовый 35,61 ряд 2 lb/ft NC31
Спецификация | Спецификации соединения/соединения инструмента | ||||
Номинальный OD | 4 1/8" (4,125") | Соединение | NC31 | Коэффициент стресса загиба | 2,44 |
Номинальный ID | 2" (2") | OD | 4 1/8" (4,125") | ID | 2" (2") |
Стальная ранг | AISI 4145H доработало | Отрегулированный вес | 35,61 lb/ft | Средняя длина | 31,0 ft |
Номинальный вес стены | 22.20# | Прочность на растяжение | 495000lbs | Предел прочности при кручении | 13200 lb/ft |
Номинальная толщина стены | Минимальный вращающий момент макияжа | 5400Ib/ft | Максимальный вращающий момент макияжа | 7100 lb/ft | |
Размер смещения | 1 7/8" (1,625") | Жидкая емкость | Жидкое смещение | 0,531 lb/ft | |
IPC | Никакие | Критеря по осмотра | NS-2 | ||
Длина Pin | n/a | ||||
Длина коробки | n/a | ||||
Средний вес в соединение | 1104lbs (502kgs) | ||||
Изготовляя критерии | API Spec7 | ||||
Емкости воротника сверла | |||||
Тело зоны поперечного сечения (в ²) | 6,51 | ||||
Зона OD поперечного сечения (в ²) | |||||
ID зоны поперечного сечения (в ²) | |||||
Модуль раздела (в ³) | |||||
Приполюсный модуль раздела (в ³) | |||||
Момент Intertia (in4) | |||||
Момент инерции относительно точки (in4) |
Мы имеем воротники сверла от 5 до 32 фута, с диаметром от 3-1/8» до 11". Наши воротники сверла сделаны из легированной стали AISI4145H наградной. Эти воротники сверла полно погашенный нагревать, закаленное и водяное охлаждение измерило для того чтобы выдержать высокопрочное и обжатие. Строгий механический осмотр приложен к воротникам сверла для того чтобы убеждаться что все воротники сверла могут соотвествовать спецификации API m7-1.
Мы делали воротники сверла в течение многих лет поэтому мы уверены что наши воротники сверла будут удовлетворять или даже за вашими требованиями. Мы всегда здесь готовы предложить вам верхние качественные воротники сверла так же, как наше профессиональное и всеобъемлющее обслуживание.
