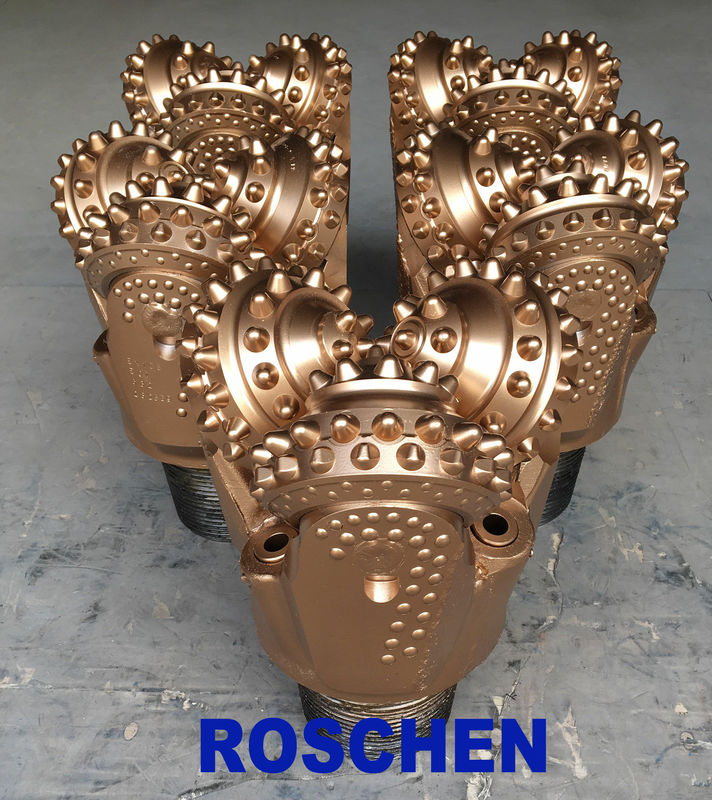

бит сверла утеса Bit/TCI 8 1/2» Tricone Tricone/буровой наконечник нефтяной скважины
Утес ломая механизм бита три-конуса
1. Задавливать удара
Когда бит конуса работает на дне колодца, удар зубов по утесу продольной вибрацией бита основной путь сломать утес битом ролика. Когда буровой наконечник вращан, зубы отжаты в утес на некоторой скорости. Этот задавливая метод подобен статическому давлению в задавливая тесте. Отжимать зубов в утес требует достаточных специфических давления и времени срабатывания контакта. Поэтому, аксиальная нагрузка зуба бита ролика на утесе включает статическое давление и нагрузку удара. Сверля давление приложенное к буровому наконечнику часть статического давления; нагрузка удара произведена буровым наконечником когда дно колодца вращает, так, что система строки бит-сверла сверла непрерывно будет обжата и протягивана, и более низкая строка сверла передает энергию упругой деформации цикла произведенный конусом, этим источник давления производимого ударом зубов когда буровой наконечник ломает утес. Увеличение давления производимого ударом бурового наконечника на образовании может увеличить эффективность сломленного утеса.
2. Сползать ножницы
В утесе с более высокой пластичностью, в дополнение к удару зубов по нижнему утесу, оно также требует, что зубы имеют некоторое сползая влияние на том основании, так, что зубы отрежут утес для того чтобы расширить утес задавливая влияние. Важно сверля внутри мягкие образования. Измерения причинить смещение когда конус свернут на дне колодца вершин сверх, составной конус и ось переноса.
(1) супер верхняя часть. Супер верхняя часть значит что верхняя часть конуса конуса превышает ось бурового наконечника. Расстояние от вершины конуса к оси вызвано сверх-отбензиниванием. Большой вершин сверх расстояние, большой количество сползать. Вершин сверх производит сползать в касательное направление, и отрезан утес между зубами и зубами на каждом кольце конуса.
(2) сложный конус. Составной конус причиняет конус сместить в касательное направление, и как с вершин сверх, отрезан утес между зубами и зубами на каждом кольце конуса.
(3) перенося ось. Переносить вал значит что ось конуса переведена расстояние по отношению к оси бита. Это расстояние вызвано перенося колесная база. Если перенося колесная база больше, то количество сползать конуса больше, и режа влияние больше. Перенося вал причиняет зубы сползти осев, и отрезан утес между шестернями кольца на конусе.
3. Режа действие само зуба
Когда зуб съеден в утес под действием осевого давления (сверля давления), поверхность клина зуба производит горизонтальную силу ножниц на утесе в контакте с ей, и утес проходит трещиноватость ножниц вдоль самолета ножниц, вместе с зубами. Движение извлечь сломленный утес, который режа влияние само зуба на утесе.
| Tricone технические характеристики изделия битов Rolle: | |
| Модель | Филированные биты tricone для водяной скважины, биты зуба TCI tricone для водяной скважины |
| Код IADC |
116 117 126 127 136 137 216 217 226 316 317 326 327 336 337 115 125 135 215 225 235 315 325 335 114 124 214 314 111 121 131 346 347 |
|
417 427 437 517 527 537 617 627 637 737 837 832 415 425 435 445 525 625 635 416 427 436 446 447 516 526 537 547 516 536 535 |
|
| Носить тип | H--Подшипник трением; G--Подшипник ролика; F--Перемещающийся вдоль оси подшипник |
| Герметизируя тип | HJ (загерметизированный металлом подшипник журнала) |
| HA (резиновый загерметизированный подшипник журнала) охлаженного воздуха носящ тип | |
| Размер | От 2 7/8" до 26" более большие размеры для бита консервооткрывателя отверстия, бит рейбора |
| Материал | легированная сталь, вставка карбида вольфрама |
| Дополнительная особенность | 1) Предохранение от зубов K- Y-конических зубов X-зубила зубов 2) 3) широкое 4) G- Gague |
| Применимое образование | Очень мягкое, мягкое, среднее мягкое, трудное, среднетвердое, очень трудное образование |
| Применение |
Нефть & газ, водяная скважина, минировать и тектонические индустрии, месторождение нефти, конструкция, геотермическая, дирекционная расточка, и подземная работа учреждения. |
| НЕТ. | TRICONE РАЗМЕР БИТА УТЕСА | ПОТОК REG.PIN API | |
| в | mm | ||
| 1 | 3 3/4 | 95,3 | 2 3/8 |
| 2 | 3 7/8 | 98,4 | 2 3/8 |
| 3 | 4 1/8 | 104,8 | 2 3/8 |
| 4 | 4 1/4 | 108 | 2 3/8 |
| 5 | 4 1/2 | 114,3 | 2 3/8 |
| 6 | 4 5/8 | 117,5 | 2 7/8 |
| 7 | 4 3/4 | 120,7 | 2 7/8 |
| 8 | 4 7/8 | 123,8 | 2 7/8 |
| 9 | 5 1/2 | 139,7 | 3 1/2 |
| 10 | 5 5/8 | 142,9 | 3 1/2 |
| 11 | 5 2/3 | 143,9 | 3 1/2 |
| 12 | 4 3/4 | 146,1 | 3 1/2 |
| 13 | 5 7/8 | 149,2 | 3 1/2 |
| 14 | 6 | 152,4 | 3 1/2 |
| 15 | 6 1/8 | 155,6 | 3 1/2 |
| 16 | 6 1/4 | 158,8 | 3 1/2 |
| 17 | 6 1/2 | 165,1 | 3 1/2 |
| 18 | 6 5/8 | 168,3 | 3 1/2 |
| 19 | 6 3/4 | 171,5 | 3 1/2 |
| 20 | 7 1/2 | 190,5 | 4 1/2 |
| 21 | 7 5/8 | 193,7 | 4 1/2 |
| 22 | 7 7/8 | 200 | 4 1/2 |
| 23 | 8 3/8 | 212,7 | 4 1/2 |
| 24 | 8 1/2 | 215,9 | 4 1/2 |
| 25 | 8 5/8 | 219,1 | 4 1/2 |
| 26 | 8 3/4 | 222,3 | 4 1/2 |
| 27 | 9 1/2 | 241,3 | 6 5/8 |
| 28 | 9 5/8 | 244,5 | 6 5/8 |
| 29 | 9 7/8 | 250,8 | 6 5/8 |
| 30 | 10 1/2 | 266,7 | 6 5/8 |
| 31 | 10 5/8 | 269,9 | 6 5/8 |
| 32 | 11 | 279,4 | 6 5/8 |
| 33 | 11 5/8 | 295,3 | 6 5/8 |
| 34 | 12 | 304,8 | 6 5/8 |
| 35 | 12 1/4 | 311,2 | 6 5/8 |
| 36 | 12 5/16 | 312,7 | 6 5/8 |
| 37 | 13 3/8 | 314,3 | 6 5/8 |
| 38 | 12 7/16 | 315,9 | 6 5/8 |
| 39 | 12 5/8 | 320,7 | 6 5/8 |
| 40 | 13 1/8 | 333,4 | 6 5/8 |
| 41 | 13 1/2 | 342,9 | 6 5/8 |
| 42 | 13 5/8 | 346,1 | 6 5/8 |
| 43 | 13 3/4 | 349,3 | 6 5/8 |
| 44 | 14 1/2 | 368,3 | 7 5/8 |
| 45 | 14 3/4 | 374,7 | 7 5/8 |
| 46 | 15 1/2 | 393,7 | 7 5/8 |
| 47 | 16 | 406,4 | 7 5/8 |
| 48 | 17 1/2 | 444,5 | 7 5/8 |
| 49 | 18 7/8 | 479,4 | 7 5/8 |
| 50 | 20 | 508 | 7 5/8 |
| 51 | 22 | 558,8 | 7 5/8 |
| 52 | 24 | 609,6 | 7 5/8 |
| 53 | 26 | 660,4 | 7 5/8 |
| 54 | 28 | 711,2 | 7 5/8 |
| 55 | 30 | 762 | 7 5/8 |
