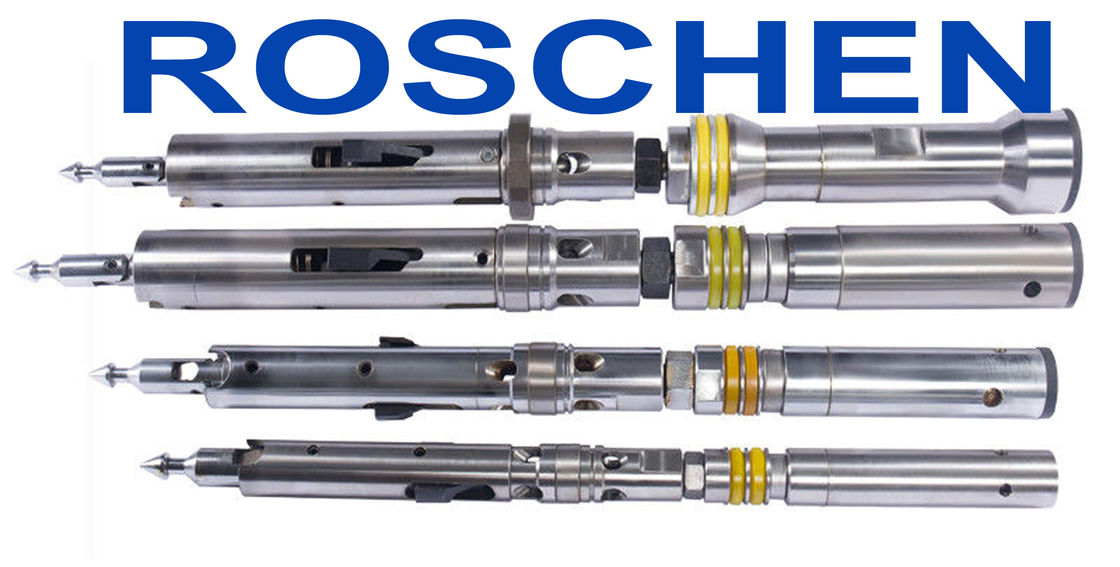

Проволочные сердечники с тройной трубкой NQ3 HQ3 PQ3 для горного сверления
В сломанных трещиноватых формациях обычно требуются боковые стволы с тройной трубкой. Они включают в себя третью, разделенную внутреннюю трубку на основе двухтрубного сердечника с проводным кабелем. Это можно выкачать из внутренней трубки после извлечения, позволяя исследовать сердцевину в ее состоянии in-situ.
Наша головная сборка отличается длительным сроком службы, хорошей совместимостью с такими деталями, как внутренняя трубка и внешняя трубка от других производителей, и доступностью во всех запасных частях.
Все с сертификатом ISO и контролем качества.
Проволочные сердечники | |||
Размер | Отверстие (мм) | Ядро (мм) | Головная тема |
NQ3 | 75,2 | 45 | Ячейка NQ3 |
HQ3 | 95,6 | 61 | Ячейка HQ3 |
PQ3 | 122 | 83 | Штанга PQ3 |
Размеры серии Core Barrel серии Q | ||
РАЗМЕР | CORE Ø | HOLE Ø |
AQTK | 35,5 мм (1-3 / 8 дюймов) | 48 мм (1-7 / 8 дюймов) |
BQ | 36,4 мм (1-7 / 16 дюймов) | 60 мм (2-3/8 дюйма) |
BQTK | 40,7 мм (1-5 / 8 дюймов) | 60 мм (2-3/8 дюйма) |
NQ | 47,6 мм (1-7 / 8 дюймов) | 75,7 мм (3 дюйма) |
NQTK (NQ2) | 50,6 мм (2 дюйма) | 75,7 мм (3 дюйма) |
NQ3 | 45 мм (1-3 / 8 дюймов) | 75,7 мм (3 дюйма) |
HQ | 63,5 мм (2-1 / 2 дюйма) | 96 мм (3-3 / 8 дюймов) |
HQ3 | 61,1 мм (2-3/8 дюйма) | 96 мм (3-3 / 8 дюймов) |
PQ | 85 мм (3-3 / 8 дюймов) | 122,6 мм (4-7 / 8 дюймов) |
PQ3 | 83 мм (3-1 / 4 дюйма) | 122,6 мм (4-7 / 8 дюймов) |
Размеры системы ствола Atlas Copco Core Barrel | ||||
СИСТЕМА | CORE Ø | HOLE Ø | ||
мм | в | мм | в | |
48,0 | 1,89 | 27,0 | 1,06 | |
В | 59,9 | 2,36 | 36,4 | 1,43 |
N | 75,7 | 2,98 | 47,6 | 1,88 |
ЧАС | 96,1 | 3,78 | 63,5 | 2.5 |
п | 122,6 | 4,83 | 85,0 | 3,35 |
Заметки:
1. Корпус сердечника и раковина не снабжены сердечником и заказываются отдельно.
2. Имеются 1,5-футовые и 3,0-метровые бочки.
