| Место происхождения | Китай |
| Фирменное наименование | ROSCHEN |
| Сертификация | API |
| Номер модели | Hydril PH-6 & 3 1/2» PSHW533 |

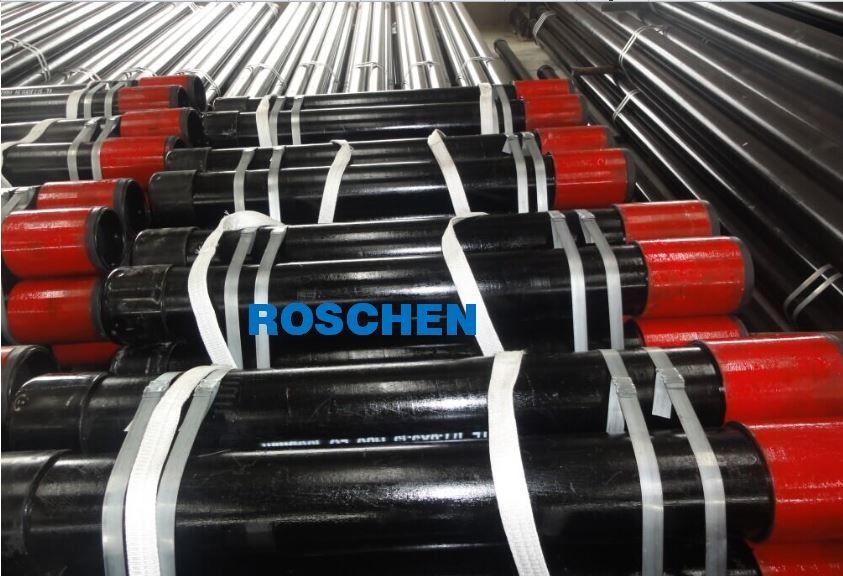

Расстроенный трубопровод или расстроенная покрывая труба
Осаживать куя процесс который делает для более толстой стены на концах трубки. Расстроенный трубопровод (EUE) длинный трубопровод с соединением установленным в wellbore для того чтобы облегчить извлечение нефти и газ. Соединения трубопровода конструированы для того чтобы одеть некоторый хороший тип, основанный на подземных условиях и жидкостях. Он действует как проводник, через который произведенные жидкости или газ получают переданными от дна поверхности. Соединение трубопровода относительно одиночная труба длины которая может поменять в длине везде от 25 до 30 FT. Эта идеальная длина позволяет легкой продукции по мере того как соединение трубопровода приспособлено с потоками на обеих сторонах и может побежать вниз через колодец любой глубины.
1,315" x 1,80 lb/ft TPS Multiseal PS-6
| Спецификация | ||
| Номинальный трубопровод OD | 3,50" | |
| Размер смещения | 2,625" | |
| Стальная ранг | L-80 | |
| Номинальный вес | 12,95 lb/ft | |
| Номинальная толщина стены | 0,375" | |
| Номинальный ID | 2,750" | |
| Длина соединения | LP длинной с Pin LB длинной с коробка LB Minimum=LP-0.43» |
|
| Потеря макияжа соединения | 3,35" | |
| Изготовляя критерии | API 5CT | |
| Емкости трубопровода | ||
| Прочность выхода тела | 295000 lbs | kN 1314 |
| Сброс давления API | 15310 psi | бар 1056 |
| Внутренний выход | 15000 psi | бар 1034 |
| Совместная прочность | 351000 lbs | kN 1562 |
| Спецификация соединения | |||
| Соединение | ROS-multiseal PS-6 | Совместимый с | 3 1/2 PH6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
| OD | 4,313" | ID | 2,687" |
| Длина соединения | LP длинной с Pin | LB длинной с коробка | LB Minimum=LP-0.43» |
| 3,77" | Минимум | ||
| 5,03" | Стандарт | 1 recut | |
| 6,28" | Тип 2 | recut 2 | |
| 7,54" | Тип 3 | recut 3 | |
| Минимальный вращающий момент макияжа | 5500 lb/ft | 7460 n m | |
| Оптимальный вращающий момент макияжа | 6190 lb/ft | 8390 n m | |
| Максимальный вращающий момент макияжа | 6880lb/ft | 9330 n m | |
| Соединение растяжимое Efficientcy | 119% | Критеря по осмотра | API 5A5, API 5CT |
3,500" x 15,8 lb/ft Hydril PH6
| Спецификация | ||
| Номинальный трубопровод OD | 3,50" | |
| Размер смещения | 2,423" | |
| Стальная ранг | T-95 | |
| Номинальный вес | 15,8 lb/ft | |
| Номинальная толщина стены | 0,476" | |
| Номинальный ID | 2,548" | |
| Длина соединения | ||
| Потеря макияжа соединения | 3,34" | |
| Изготовляя критерии | API 5CT | |
| Емкости трубопровода | ||
| Прочность выхода тела | 430000 lbs | kN 1914 |
| Сброс давления API | 22330 psi | бар 1540 |
| Внутренний выход | 22610 psi | бар 1559 |
| Совместная прочность | 430000 lbs | kN 1914 |
| Спецификация соединения | |||
| Соединение | Hydril PH-6 | Совместимый с | 3 1/2 PS6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
| OD | 4,5" | ID | 2,485" |
| Минимум | |||
| Стандарт | 1 recut | ||
| Тип 2 | recut 2 | ||
| Тип 3 | recut 3 | ||
| Минимальный вращающий момент макияжа | 6400 lb/ft | 8648 n m | |
| Оптимальный вращающий момент макияжа | 7200 lb/ft | 9730 n m | |
| Максимальный вращающий момент макияжа | 8000lb/ft | 10810 n m | |
| Соединение растяжимое Efficientcy | 100% | Критеря по осмотра | API 5A5, API 5CT |
3,500" x 15,8 lb/ft Hydril PSHW533
| Спецификация | ||
| Номинальный трубопровод OD | 3,50" | |
| Размер смещения | 2,423" | |
| Стальная ранг | L-80 | |
| Номинальный вес | 15,8 lb/ft | |
| Номинальная толщина стены | 0,476" | |
| Номинальный ID | 2,548" | |
| Длина соединения | ||
| Потеря макияжа соединения | 4,49" | |
| Изготовляя критерии | API 5CT | |
| Емкости трубопровода | ||
| Прочность выхода тела | 362000 lbs | kN 1611 |
| Сброс давления API | 18810 psi | бар 1296 |
| Внутренний выход | 19040 psi | бар 1313 |
| Совместная прочность | 362000 lbs | kN 1611 |
| Спецификация соединения | |||
| Соединение | 3 1/2» PSHW533 | Совместимый с | PSH503 PSH553 PSH563 |
| OD | 4,160" | ID | 2,498" |
| Минимум | |||
| Стандарт | 1 recut | ||
| Тип 2 | recut 2 | ||
| Тип 3 | recut 3 | ||
| Минимальный вращающий момент макияжа | 6400 lb/ft | 10540 n m | |
| Оптимальный вращающий момент макияжа | 7200 lb/ft | 12702 n m | |
| Максимальный вращающий момент макияжа | 8000lb/ft | 12702N m | |
| Соединение растяжимое Efficientcy | 100% | Критеря по осмотра | API 5A5, API 5CT |
3,500" x 15,8 lb/ft Hydril PSHW533
| Спецификация | ||
| Номинальный трубопровод OD | 3,50" | |
| Размер смещения | 2,423" | |
| Стальная ранг | T-95 | |
| Номинальный вес | 15,8 lb/ft | |
| Номинальная толщина стены | 0,476" | |
| Номинальный ID | 2,548" | |
| Длина соединения | ||
| Потеря макияжа соединения | 4,49" | |
| Изготовляя критерии | API 5CT | |
| Емкости трубопровода | ||
| Прочность выхода тела | 430000 lbs | kN 1914 |
| Сброс давления API | 22330 psi | бар 1540 |
| Внутренний выход | 22610 psi | бар 1559 |
| Совместная прочность | 430000 lbs | kN 1914 |
| Спецификация соединения | |||
| Соединение | 3 1/2» PSHW533 | Совместимый с | PSH503 PSH553 PSH563 |
| OD | 4,160" | ID | 2,498" |
| Минимум | |||
| Стандарт | 1 recut | ||
| Тип 2 | recut 2 | ||
| Тип 3 | recut 3 | ||
| Минимальный вращающий момент макияжа | 7800 lb/ft | 10540 n m | |
| Оптимальный вращающий момент макияжа | 9400 lb/ft | 12702 n m | |
| Максимальный вращающий момент макияжа | 11100lb/ft | 12702N m | |
| Соединение растяжимое Efficientcy | 100% | Критеря по осмотра | API 5A5, API 5CT |
3,500" x 15,8 lb/ft Hydril PSHW533
| Спецификация | ||
| Номинальный трубопровод OD | 3,50" | |
| Размер смещения | 2,423" | |
| Стальная ранг | L-80 | |
| Номинальный вес | 15,8 lb/ft | |
| Номинальная толщина стены | 0,476" | |
| Номинальный ID | 2,548" | |
| Длина соединения | ||
| Потеря макияжа соединения | 4,49" | |
| Изготовляя критерии | API 5CT | |
| Емкости трубопровода | ||
| Прочность выхода тела | 362000 lbs | kN 1611 |
| Сброс давления API | 18810 psi | бар 1296 |
| Внутренний выход | 19040 psi | бар 1313 |
| Совместная прочность | 362000 lbs | kN 1611 |
| Спецификация соединения | |||
| Соединение | 3 1/2» PSHW533 | Совместимый с | PSH503 PSH553 PSH563 |
| OD | 4,160" | ID | 2,498" |
| Минимум | |||
| Стандарт | 1 recut | ||
| Тип 2 | recut 2 | ||
| Тип 3 | recut 3 | ||
| Минимальный вращающий момент макияжа | 7800 lb/ft | 10540 n m | |
| Оптимальный вращающий момент макияжа | 9400 lb/ft | 12702 n m | |
| Максимальный вращающий момент макияжа | 9400lb/ft | 12702N m | |
| Соединение растяжимое Efficientcy | 100% | Критеря по осмотра | API 5A5, API 5CT |
APT 5CT определил требования кожуха и трубопровод для продукции масла или газа, необходимо покрывать с материалом с достаточными прочностью и функциональностью.
Трубопровод масла основные части конструкции просверленной колодцем. Они выбраны для специфических условий предвидимых в, который дали колодце. Предвидимые расходы потока продукции и экономика колодца определяют размер трубопровода, который после этого определяет необходимый размер каждого предыдущего отверстия и трубчатый. Как только трубчатые глубины размера и устанавливать определены, толщина стены и ранг материала после этого выбраны хорошим дизайнером для обеспечения что прочность адекватна для предполагаемых нагрузок. API 5CT начал спецификации для 3 различных соединителей для пользы как покрывая соединения трубопровода: трубопровод Внешн-осадки и соединять (расстроенный трубопровод), трубопровод Не-осадки и соединения, трубопровод Объединенн-соединения.
Могут быть такие же материал и ранги с осаживая трубопроводом и трубопроводом не-осадки. Максимальная разница между ими конец трубки, это наружный диаметр. трубопровод Не-осадки ссылается на конец трубы без дополнительного толстых и прямых потока и воротника. использован трубопровод Не-осадки (NUE) гораздо более менее чем трубопровод EUE. Цена NUE только немножко более менее чем EUE, и совместная прочность существенно более менее. Соединяя совместный диаметр NUE более менее чем EUE, которое предлагает некоторые преимущества когда зазор небольшой.
