Верхний сверлить молотка
>
|
| Место происхождения | Германия |
| Фирменное наименование | ROSCHEN |
| Сертификация | ISO, API |
| Номер модели | 1' - 6' |

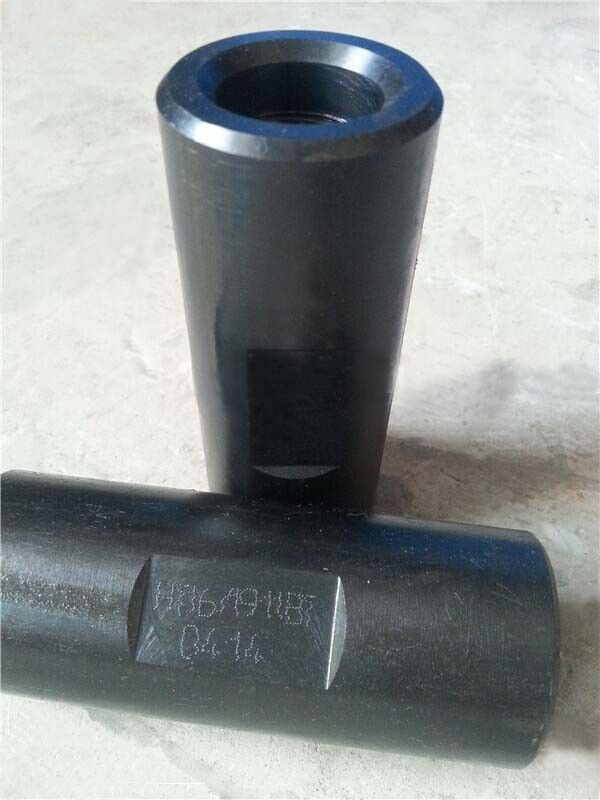

Сверлить молотка верхней части соединения полевой штанга женщины и внешней нарезки API
Спецификации:
Женщина API и соединение полевой штанга внешней нарезки
1. Meterial: высокомарочный сплав
2. Поверхностное покрытие: phosphating, синение
Женщина API и соединение полевой штанга внешней нарезки
Технические параметры
Соединение полной величины
| Размер (внутри) | Соединение O.D w (mm) (+0,13, - 0,25) |
Длина l (mm) (+1,57, - 0,00) |
D. резьбы (внутри) | Длина квадрата ключа (mm) |
Твердость (HRA) |
| 5/8" | 38,10 | 101,6 | 15/16" | 31,8 | 56-62 |
| 3/4" | 41,28 | 1-1/16» | |||
| 7/8" | 46,00 | 1-3/16» | |||
| 1" | 55,60 | 1-3/8» | 38,1 | ||
| 1-1/8» | 60,33 | 114,3 | 1-9/16» |
Тонкое соединение отверстия
| Размер (внутри) | Соединение O.D w (mm) (+0,13, - 0,25) |
Длина l (mm) (+1,57, - 0,00) |
D. резьбы (внутри) | Длина квадрата ключа (mm) |
Твердость (HRA) |
| 5/8" | 31,75 | 101,6 | 15/16" | 31,8 | 56-62 |
| 3/4" | 38,10 | 1-1/16» | |||
| 7/8" | 41,30 | 1-3/16» | |||
| 1" | 50,80 | 1-3/8» | 38,1 |
Sub-соединение полной величины
| Размер (внутри) | Соединение O.D w (mm) (+0,13, - 0,25) |
Длина l (mm) (+1,57, - 0,00) |
D. резьбы поршневой головки. | D. резьбы большого конца. | Твердость (HRA) |
| 5/8" - 3/4" | 41,28 | 101,6 | 15/16" | 1-1/16» | 56-62 |
| 3/4" - 7/8" | 46,00 | 1-1/16» | 1-3/16» | ||
| 7/8" - 1" | 55,60 | 114,3 | 1-3/16» | 1-3/8» | |
| 1" - 1-1/8» | 60,33 | 127,0 | 1-3/8» | 1-9/16» |
Тонкое Sub-соединение отверстия
| Размер (внутри) | Соединение O.D w (mm) (+0,13, - 0,25) |
Длина l (mm) (+1,57, - 0,00) |
D. резьбы поршневой головки. | D. резьбы большого конца. | Твердость (HRA) |
| 5/8" - 3/4" | 38,10 | 101,6 | 15/16" | 1-1/16» | 56-62 |
| 3/4" - 7/8" | 41,30 | 1-1/16» | 1-3/16» | ||
| 7/8" - 1" | 50,80 | 114,3 | 1-3/16» | 1-3/8» |
Соединение отполированное полной величиной
| Размер (внутри) | Соединение O.D w (mm) (+0,13, - 0,25) |
Длина l (mm) (+1,57, - 0,00) |
D. резьбы (внутри) | Исчезните конус | Твердость (HRA) |
| 5/8" | 38,10 | 101,6 | 15/16" | 9O | 56-62 |
| 3/4" | 41,28 | 1-1/16» | |||
| 7/8" | 46,00 | 1-3/16» | |||
| 1" | 55,60 | 1-3/8» | |||
| 1-1/8» | 60,33 | 114,3 | 1-9/16» |
Тонкий соединение отполированное отверстием
| Размер (внутри) | Соединение O.D w (mm) (+0,13, - 0,25) |
Длина l (mm) (+1,57, - 0,00) |
D. резьбы (внутри) | Исчезните конус | Твердость (HRA) |
| 5/8" | 31,75 | 101,6 | 15/16" | 9O | 56-62 |
| 3/4" | 38,10 | 1-1/16» | |||
| 7/8" | 41,30 | 1-3/16» | |||
| 1" | 50,80 | 1-3/8» |
Соединяя механически свойства
| Rm прочности на растяжение (Mpa) | Прочность выхода Rel (Mpa) | Процент a удлиненности (%) | Процент уменьшения зоны z (%) |
| ≥655 | ≥405 | ≥16 | ≥48 |
