Система пробоотборника U100 для геотехнических исследований и отбора проб почвы

Геотехническое обследование участка и отбор проб почвы

В последнее время очень популярны компактные легкие буровые и пробоотборные машины.

Несколько компаний производят отличные компактные машины для отбора проб почвы, в том числе:

Пробоотборник U100 Оборудование для этого метода проникновения в грунт и отбора проб можно быстро развернуть на прицепе за полноприводным автомобилем или внутри фургона.


Как правило, машины на резиновых гусеницах могут быстро перемещаться по участку, вызывая минимальное повреждение поверхности, при этом получая качественные репрезентативные образцы пластов под участком, как правило, на глубине около 10 м, хотя при благоприятных условиях эта глубина может быть значительно увеличена.


Компания Geotechnical Exploration Services выполняет эту работу, используя машины, оснащенные отбойным молотком, который можно быстро заменить головкой вращательного бурения, позволяющей проникать в коренные породы, включая отбор керна до 50 метров.


Ряд режущих инструментов и инструментов для отбора проб был разработан для использования с этим типом исследования неглубоких грунтов.



Бетонные колонковые бочки


На многих участках необходимо прорезать бетон или асфальт и другие искусственные материалы, чтобы получить доступ к земле, которую необходимо исследовать.Для этого используется бетонная бочка для резки/отбора керна, состоящая из трубы с пропитанным алмазом башмаком, способным легко резать самые твердые материалы, включая железобетон.В верхней части трубы установлен водяной вертлюг для нагнетания воды для охлаждения долота и удаления бурового шлама.



Оконные и безоконные пробирки для отбора проб


Оконные пробоотборные трубки обычно имеют длину 1–2 м.У них есть режущий башмак на передней кромке и прорези или окна сбоку, которые обеспечивают прямой доступ к образцу.Их забивают в землю падающим грузом или гидромолотом.Обсадная колонна выдвигается во время отбора проб, когда это необходимо для стабилизации обрушающихся пластов.


Другие аналогичные типы пробирок для проб не имеют окон (без окон), но имеют съемные прозрачные пластиковые вкладыши, которые можно запечатать для сохранения целостности, а затем разрезать по всей длине в лаборатории, где они регистрируются, анализируются и тестируются образцы, что дает превосходную репрезентативную информацию о исследуемый сайт.


Другая геотехническая информация может быть собрана во время этого типа исследования грунта.



Стандартные тесты на проникновение (SPT) в соответствии с BS1377B
Тест для оценки степени уплотнения почвы на месте путем подсчета количества ударов, необходимых для того, чтобы стандартная ложка для отбора проб прошла 1 фут (0,3 метра) с использованием груза весом 140 фунтов (64 кг), падающего на 30 дюймов (0,8 метра).



Динамическое зондирование (BS 1377, часть 9)

Это испытание проводится для определения сопротивления грунта проникновению и заключается в падении молотка на наковальню с расстояния 300 мм со скоростью от 20 до 60 ударов в минуту.Наковальня напрямую связана жесткими стержнями с зондом, который опирается на пласты в основании отверстия.Удары подсчитываются и записываются на каждые 100 мм проникновения.

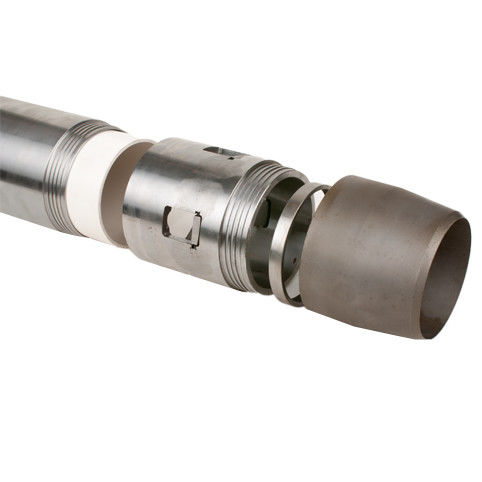

U100 Отбор проб
Это метод отбора проб, при котором пробоотборная трубка вбивается в землю (обычно из глинистого материала).Образцы удерживаются в пробирке пальцами у основания, которые захватывают, когда пробирку поднимают от дна отверстия.Существует несколько систем пробоотборников U100 — стандартная система U100, система с пластиковым вкладышем U100 и система с тонкими стенками U100.
