Эксцентриковая система бурения скважин ODEX для бурения водяных скважин
RoschenЭксцентриковый буровой инструмент компании, включающий стабилизатор штанг и эксцентриковую буровую коронку, хвостовик эксцентриковой буровой коронки снабжен первым выступом, внутренняя стенка стабилизатора штанг снабжена первой канавкой, соответствующей первому выступу, а внутренняя стенка стабилизатора штанг снабжена первой ограничительной канавкой в окружном направлении, наружная стенка хвостовика снабжена кольцевой канавкой, стабилизатор штанг снабжен монтажным отверстием, и когда монтажное отверстие оснащено штифтом, штифт может быть застрять в кольцевой канавке.

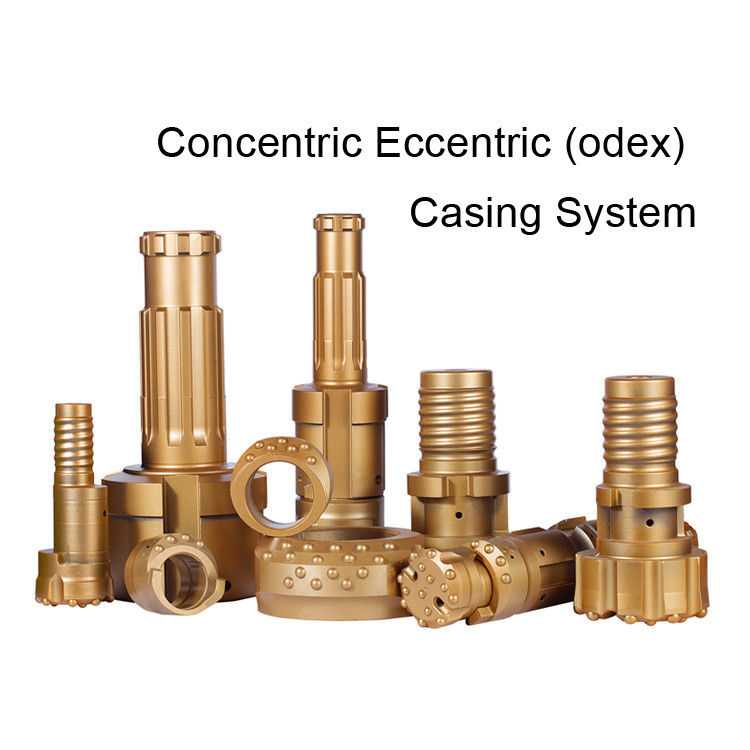

Эксцентриковая система бурения скважин ODEX
Диапазон для обсадных труб 4 1/2"-12 3/4'
Хвостовик молота DHD, SD, Mission, QL и т. д.
Модель:
ODEX76, ODEX90, ODEX115, ODEX140, ODEX165, ODEX190, ODEX240, ODEX280
Описание продукта
Система ODEX - это система забойного молота, предназначенная для продвижения обсадной трубы во время бурения.
Система ROSCHEN ODEX состоит из пилотной коронки, коронки-развертки и направляющего устройства.
Они изготовлены из высококачественной легированной стали и карбида с строгой термической обработкой. Система ROSCHEN ODEX была улучшена на
многих рабочих площадках во многих районах.
| ЭКСЦЕНТРИКОВАЯ СИСТЕМА БУРЕНИЯ ОБСАДНЫХ ТРУБ ODEX - Типичные параметры |
| Параметр |
Типичный диапазон/опции |
Примечания |
| Диаметр обсадной трубы (OD) |
114 мм (4,5 дюйма), 140 мм (5,5 дюйма), 168 мм (6,5 дюйма), 194 мм (7,5 дюйма) |
Наиболее распространенные размеры. Доступны большие/индивидуальные. |
| Диаметр пробуренного отверстия |
~ 1,3x - 1,5x OD обсадной трубы |
Определяется размером эксцентриковой развертки. |
| Материал развертки |
Вставки из карбида вольфрама, твердосплавная сталь |
Высокая износостойкость. |
| Тип обсадной трубы |
Гладкое соединение, высокопрочная сталь |
Обеспечивает прочность и плавное продвижение. |
| Метод привода |
Верхний молот (забойные молоты), роторный (забойный или молот ODEX) |
Совместим со стандартными буровыми установками. |
| Типичная глубина |
До 100+ метров (300+ футов) |
Зависит от состояния грунта и производительности буровой установки. |
Технические характеристики:
| Тип ODEX |
Рекомендуемый размер обсадной трубы |
Мин. толщина стенки |
Диаметр пилотной коронки |
Диаметр развертки |
Для хвостовиков молота |
| Макс. OD |
Мин. ID |
| мм |
дюйм |
мм |
дюйм |
мм |
дюйм |
мм |
дюйм |
мм |
дюйм |
| 90 |
115 |
4 1/2 |
102 |
4 |
6 |
15/64 |
90 |
3 35/64 |
123 |
4 27/32 |
DHD3.5, Cop34, Mission 30 |
| 115 |
142 |
5 19/32 |
125 |
4 59/64 |
7 |
9/32 |
115 |
4 17/32 |
155 |
6 7/64 |
DHD340A, SD4, QL40, Mission40 |
| 115 |
146 |
5 3/4 |
128 |
5 3/64 |
7 |
9/32 |
116 |
4 9/16 |
152 |
6 |
| 140 |
168 |
6 5/8 |
152 |
5 63/64 |
8 |
5/16 |
140 |
5 1/2 |
189 |
7 7/16 |
DHD350R, SD5, QL50, Mission50 |
| 144 |
178 |
7 |
160 |
6 19/64 |
9 |
23/64 |
144 |
5 9/16 |
192 |
7 9/16 |
| 165 |
196 |
7 23/32 |
183 |
7 13/64 |
6 |
15/64 |
166 |
6 17/32 |
211 |
8 19/64 |
DHD360, SD6, QL60, Mission60 |
| 180 |
219 |
8 5/8 |
194 |
7 5/8 |
6 |
15/64 |
179 |
7 3/64 |
232 |
9 1/8 |
| 190 |
219 |
8 5/8 |
205 |
8 1/16 |
7 |
9/32 |
191 |
7 1/2 |
236 |
9 19/64 |
| 190 |
219 |
8 5/8 |
205 |
8 1/16 |
7 |
9/32 |
191 |
7 1/2 |
236 |
9 19/64 |
DHD380, QL80, SD8, Mission 80 |
| 230 |
273 |
10 3/4 |
250 |
9 27/32 |
11.5 |
29/64 |
229 |
9 1/64 |
286 |
11 1/4 |
| 240 |
273 |
10 3/4 |
250 |
9 27/32 |
11.5 |
29/64 |
241 |
9 31/64 |
308 |
12 1/8 |
| 280 |
324 |
12 3/4 |
305 |
12 |
9.5 |
3/8 |
280 |
11 1/64 |
378 |
14 57/64 |
SD10, NUMA100 |
Преимущества
1. Применимо к слабоустойчивым слоям: эксцентриковая конструкция может обеспечить лучшую устойчивость ствола скважины и направление обсадной трубы в рыхлых, пористых и легко обрушающихся формациях.
2. Высокая скорость строительства: некоторые процессы позволяют напрямую завершить бурение и установку обсадной трубы без строительства с использованием бурового раствора. Таким образом, значительно сокращая период строительства.
3. Уменьшение трения в стволе скважины: эксцентриковая обсадная труба образует нерегулярный контакт со стенкой ствола скважины, что может уменьшить общее трение в стволе скважины. Тем самым уменьшая нагрузку на подъем оборудования.
Как купить?
Если вы хотите купить эксцентриковую буровую коронку, вам необходимо сообщить нам OD и толщину стенки обсадной трубы, которая вам нужна. Нам также необходимо знать диаметр отверстия, Min. ID башмака обсадной трубы и модель молота.
В целом, вам необходимо выбрать наиболее подходящую эксцентриковую систему обсадных труб в соответствии с конкретными геологическими условиями, а также условиями строительства, экономическим бюджетом и техническими требованиями, чтобы обеспечить безопасное и эффективное выполнение проекта.
