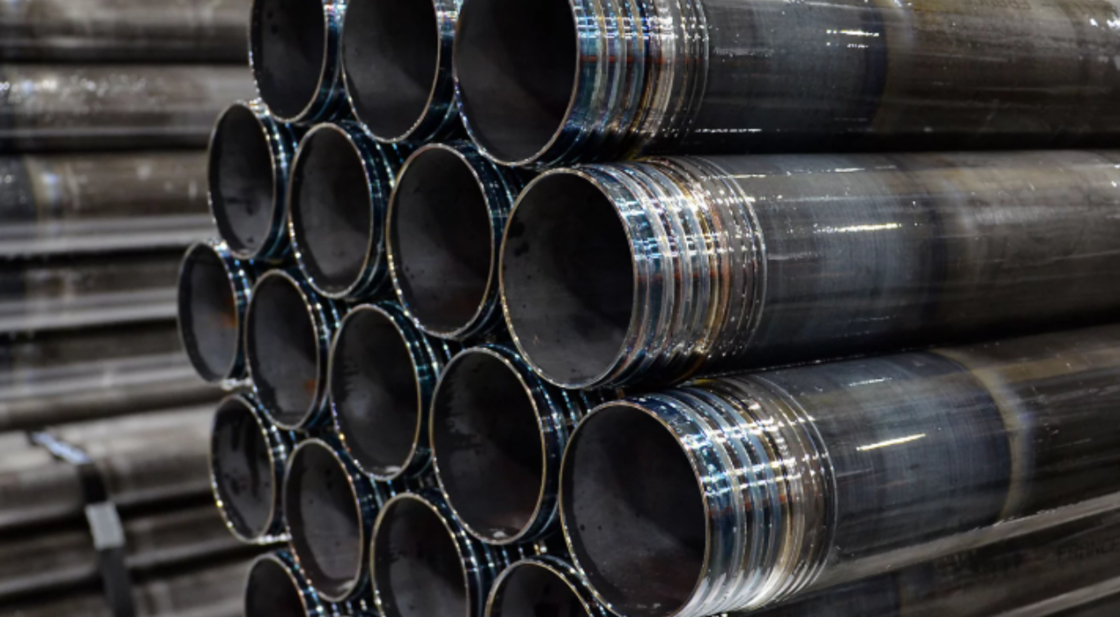

Буровые штанги для геотермального и алмазного колонкового бурения
Буровые штанги
Доступные в стандартных для отрасли размерах B, N, H и P-HD, буровые штанги ROSCHEN поставляются длиной 1,5 м и 3 м в соответствии с вашими требованиями к бурению. Мы предлагаем только оптовые поставки в контейнерах с различными вариантами веса и размеров контейнеров.
Геотермальные и колонковые буровые штанги
В ROSCHEN мы объединили передовой опыт, продукцию премиум-класса и передовые технологии, чтобы предложить уникальное предложение в области разведочного бурения. Наши стандартные штанги для колонкового бурения являются мировым эталоном для колонкового бурения — им доверяют и они проверены во всем мире. Благодаря инновационной инженерии и современному производству ROSCHEN отвечает растущим требованиям рынка с точностью и производительностью.
Особенности буровых штанг для колонкового бурения:
. Глобальный стандарт
. Прецизионное проектирование
. Дизайн, ориентированный на рынок
. Повышенная устойчивость скважины
Преимущества:
Прецизионные легированные трубки премиум-класса
1. Изготовлены из бесшовной высококачественной легированной стали.
2. Точно контролируемая концентричность, прямолинейность и обработка.
3. Снятие напряжений для минимизации нежелательных изгибающих усилий.
Высокопроизводительная резьба
1. Коническая, крупная резьба для быстрого соединения и разъединения.
2. Эффективность нагрузки 30–35% поддерживает стандартные нагрузки при бурении.
3. Разработана для плавного зацепления и длительной прочности.
Термическая обработка на всю толщину стенки
1. Обеспечивает прочность материала на 140% выше, чем у необработанной стали.
2. Обработанные резьбы муфты и ниппеля продлевают срок службы.
3. Повышает прочность на растяжение и предел текучести для более глубокого бурения.
Оптимизированная конструкция соединения
1. Двуплечевые соединения минимизируют потери жидкости.
2. Встроенный вес штанги обеспечивает правильное распределение натяжения.
3. Повышает общую устойчивость и производительность бурильной колонны.
Метрическая длина буровых штанг
| РАЗМЕР |
Длина (м) |
OD (мм) |
ID (мм) |
ВЕС (КГ) |
ШАГ РЕЗЬБЫ (мм) |
ДЛИНА НИППЕЛЯ (мм) |
СОДЕРЖАНИЕ (1/100 м) |
| BQ |
1,5 м |
55,6 |
46,1 |
9 |
8,5 |
44,45 |
167,00 |
| BQ |
3,0 м |
55,6 |
46,1 |
18 |
8,5 |
44,45 |
167,00 |
| NQ |
1,5 м |
69,9 |
60,3 |
11,6 |
8,5 |
44,45 |
286,00 |
| NQ |
3,0 м |
69,9 |
60,3 |
23,1 |
8,5 |
44,45 |
286,00 |
| HQ |
1,5 м |
88,9 |
77,8 |
17,1 |
8,5 |
44,45 |
475,00 |
| HQ |
3,0 м |
88,9 |
77,8 |
34,2 |
8,5 |
44,45 |
475,00 |
| PQ |
1,5 м |
114,3 |
101,6 |
25,4 |
10,2 |
62,8 |
811,00 |
| PQ |
3,0 м |
114,3 |
101,6 |
50,7 |
10,2 |
62,8 |
811,00 |
Детали пакета штанг
| РАЗМЕР |
Длина (м) |
# Штанг в пакете |
Длина (мм) |
Ширина (мм) |
Высота (мм) |
Вес/пакет (мм) |
Пакетов/контейнер (40 футов HC) |
| BQ |
1,5 м |
19 |
1580 |
292 |
254 |
181 |
126 |
| BQ |
3,0 м |
19 |
3080 |
292 |
254 |
355 |
63 |
| NQ |
1,5 м |
19 |
1580 |
368 |
330 |
239 |
100 |
| NQ |
3,0 м |
19 |
3124 |
368 |
330 |
453 |
52 |
| HQ |
1,5 м |
19 |
1580 |
470 |
406,4 |
343 |
60 |
| HQ |
3,0 м |
19 |
3080 |
470 |
406,4 |
674 |
35 |
| PQ |
1,5 м |
7 |
1580 |
356 |
320 |
190 |
104 |
| PQ |
3,0 м |
7 |
3080 |
356 |
320 |
370 |
52 |
ДАННЫЕ СПЕЦИФИКАЦИЙ
| ХАРАКТЕРИСТИКИ |
BQ |
NQ |
HQ |
PQ |
| OD |
55,60 мм |
69,90 мм |
88,90 мм |
114,30 мм |
| ID (плечо муфты) |
46,00 мм |
60,30 мм |
77,80 мм |
101,60 мм |
| Толщина стенки |
4,90 мм |
4,80 мм |
5,55 мм |
6,35 мм |
| Объем кольцевого пространства штанга/скважина |
0,40 л/м |
0,68 л/м |
1,05 л/м |
1,54 л/м |
| Рекомендуемая максимальная глубина |
1500 м |
2000 м |
1500 м |
1500 м |
| Рекомендуемая максимальная обратная тяга |
112 кН |
140 кН |
326 кН |
352 кН |
| Рекомендуемый максимальный крутящий момент при бурении |
759 Нм |
1257 Нм |
2503 Нм |
5438 Нм |
| Минимальный предел текучести (соединение) |
1070 МПа |
1070 МПа |
1070 МПа |
1070 МПа |
| Минимальная прочность на растяжение (соединение) |
1200 МПа |
1200 МПа |
1200 МПа |
1200 МПа |
| Давление разрушения |
114 МПа |
81 МПа |
69 МПа |
55 МПа |
Максимальный вес контейнера по регионам
| НАЗНАЧЕНИЕ |
20-футовый стандартный |
40-футовый стандартный |
| Албания, Тирана |
21 700 |
24 204 |
| Австралия, Мельбурн, Фримантл |
16 000 |
19 400 |
| Бразилия, Сантос |
22 000 |
23 000 |
| Колумбия, Картахена |
22 000 |
23 000 |
| Чили, Сантьяго, Сан-Антонио |
22 000 |
23 000 |
| Доминиканская Республика, Рио-Айна |
21 700 |
23 000 |
| Финляндия, Хельсинки |
21 700 |
24 404 |
| Германия, Нюрнберг |
21 700 |
24 404 |
| Гватемала, Гватемала-Сити |
18 800 |
20 000 |
| Голландия |
21 700 |
24 404 |
| Норвегия, Осло |
21 700 |
24 404 |
| Пакистан, Карачи |
21 700 |
24 404 |
| Перу, Кальяо |
22 000 |
24 404 |
| Россия, Санкт-Петербург, Москва |
21 700 |
24 404 |
| Южная Африка, Кейптаун |
21 500 |
24 404 |
| Швеция, Хельсингборг |
21 700 |
24 404 |
| Турция, Измир, Стамбул |
21 500 |
24 404 |
| Великобритания, Роули Реджис |
21 700 |
24 404 |
| Украина, Одесса |
21 700 |
24 404 |
Уведомление о совместимости
Чтобы обеспечить оптимальную производительность и долговечность ваших буровых штанг, ROSCHEN рекомендует использовать только штанги производства ROSCHEN в каждой бурильной колонне. Хотя штанги других производителей могут выглядеть похожими по материалу, конструкции резьбы или производственному процессу, различия в размерах и допусках могут повлиять на совместимость и привести к снижению производительности или преждевременному износу.
