| Фирменное наименование | ROSCHEN |
| Сертификация | ISO |
| Номер модели | JTK48 |

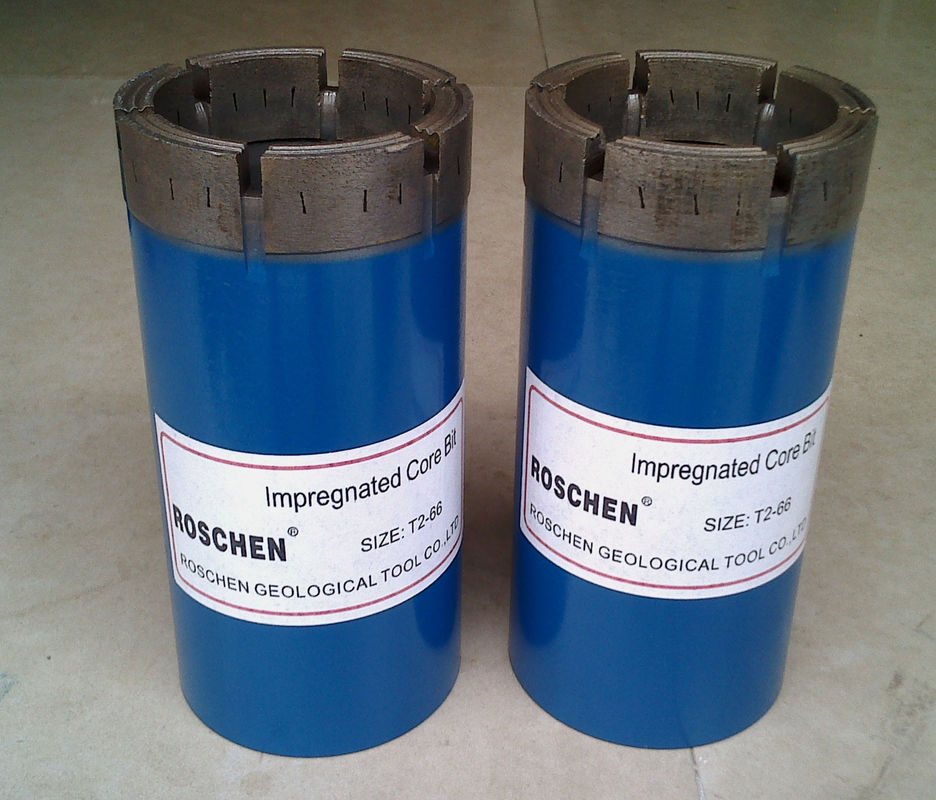

Пропитанные JTK48 сверло-коронки диаманта для сверлить сломанный истирательный песчаник
Введение:
Главным образом технические параметры пропитанных сверло-коронок диаманта включают тип диаманта, размер, ранг концентрации и диаманта, твердость матрицы и формы etc. кроны если потребители могут сделать рациональные выборы согласно образованиям утеса, то они могут получить удовлетворенное сверля представление на различных образованиях с различной твердостью. Для того чтобы во избежание чрезмерно износ бита, вставки карбида вольфрама диаманта использованы с обеих сторон водного пути и более большие диаманты использованы на внутренности и снаружи.
Спецификации:
| РАЗМЕРЫ СТАНДАРТА УСТАНОВЛЕННЫЕ ДЛЯ СВЕРЛО-КОРОНОК ДИАМАНТА И РАКОВИН REAMING | ||||||||||||
| Каркас стержня Обозначение |
Сверло-коронка | Сверло-коронка | Reaming раковина | |||||||||
| Вне диаметра комплекта | Внутри диаметра комплекта | Установите диаметр | ||||||||||
| Максимум | Минимум | Максимум | Минимум | Максимум | Минимум | |||||||
| Дюймы | mm | Дюймы | mm | Дюймы | mm | Дюймы | mm | Дюймы | mm | Дюймы | mm | |
| EWT (EXT) | 1,475 | 37,46 | 1,465 | 37,21 | 0,91 | 23,11 | 0,9 | 22,86 | 1,49 | 37,85 | 1,48 | 37,59 |
| IEWS | 1,475 | 37,46 | 1,465 | 37,21 | 1 | 25,4 | 0,99 | 25,15 | 1,49 | 37,85 | 1,48 | 37,59 |
| EWG | 1,475 | 37,46 | 1,465 | 37,21 | 0,85 | 21,59 | 0,84 | 21,34 | 1,49 | 37,85 | 1,48 | |
| AQ | 1,88 | 47,75 | 1,87 | 47,5 | 1,067 | 27,1 | 1,057 | 26,85 | 1,895 | 48,13 | 1,885 | 47,88 |
| AQIK | 1,88 | 47,75 | 1,87 | 47,5 | 1,206 | 30,63 | 1,196 | 30,38 | 1,895 | 48,13 | 1,885 | 47,88 |
| ATW (ADB-GM) | 1,88 | 47,75 | 1,87 | 47,5 | 1,198 | 30,43 | 1,188 | 30,18 | 1,895 | 48,13 | 1,885 | 47,88 |
| AWT (AXT) | 1,88 | 47,75 | 1,87 | 47,5 | 1,286 | 32,66 | 1,276 | 32,41 | 1,895 | 48,13 | 1,885 | 47,88 |
| ATK34 (AW34) | 1,88 | 47,75 | 1,87 | 47,5 | 1,325 | 33,66 | 1,315 | 33,4 | 1,895 | 48,13 | 1,885 | 47,88 |
| AXC (AWC3) | 1,895 | 48,13 | 1,855 | 47,88 | 1,067 | 27,1 | 1,057 | 26,85 | 1,895 | 48,13 | 1,885 | 47,88 |
| JTK48/LTK48 | 1,88 | 47,75 | 1,87 | 47,5 | 1,394 | 35,41 | 1,384 | 35,15 | 1,895 | 48,13 | 1,885 | 47,88 |
| BQ | 2,35 | 59,69 | 2,34 | 59,44 | 1,438 | 36,53 | 1,428 | 36,27 | 2,365 | 60,07 | 2,355 | 59,82 |
| BQ3 | 2,35 | 59,69 | 2,34 | 59,44 | 1,325 | 33,65 | 1,315 | 33,4 | 2,365 | 60,07 | 2,355 | 59,82 |
| BQTK | 2,35 | 59,69 | 2,34 | 59,44 | 1,606 | 40,79 | 1,596 | 40,54 | 2,365 | 60,07 | 2,355 | 59,82 |
| BXB (BWC3) | 2,365 | 60,07 | 2,355 | 59,82 | 1,438 | 36,53 | 1,428 | 36,27 | 2,365 | 60,07 | 2,355 | 59,82 |
| BWG (BX) | 2,35 | 59,69 | 2,34 | 59,44 | 1,659 | 42,14 | 1,649 | 41,88 | 2,365 | 60,07 | 2,355 | 59,82 |
| NQ | 2,97 | 75,44 | 2,96 | 75,18 | 1,88 | 47,75 | 1,87 | 47,5 | 2,985 | 75,82 | 2,975 | 75,57 |
| NQ2 | 2,97 | 75,44 | 2,96 | 75,18 | 2 | 50,8 | 1,99 | 50,65 | 2,985 | 75,82 | 2,975 | 75,57 |
| NQ3/NQTT | 2,97 | 75,44 | 2,96 | 75,18 | 1,78 | 45,21 | 1,77 | 44,96 | 2,985 | 75,82 | 2,975 | 75,57 |
| NWG (NX) | 2,97 | 75,44 | 2,96 | 75,18 | 2,16 | 54,86 | 2,15 | 54,61 | 2,985 | 75,82 | 2,975 | 75,57 |
| NMLC | 2,97 | 75,44 | 2,96 | 75,18 | 2,052 | 52,12 | 2,042 | 51,87 | 2,985 | 75,82 | 2,975 | 75,57 |
| HQ | 3,77 | 95,76 | 3,755 | 95,38 | 2,505 | 63,63 | 2,495 | 63,38 | 3,79 | 96,27 | 3,775 | 95,89 |
| HQ3/HQTT | 3,77 | 95,76 | 3,755 | 95,38 | 2,411 | 61,24 | 2,401 | 60,99 | 3,79 | 96,27 | 3,775 | 95,89 |
| PQ | 4,815 | 122,3 | 4,795 | 121,8 | 3,35 | 85,09 | 3,34 | 84,84 | 4,835 | 120,81 | 4,82 | 122,43 |
| PQ3 | 4,815 | 122,3 | 4,795 | 121,8 | 3,275 | 83,19 | 3,265 | 82,93 | 4,835 | 122,81 | 4,82 | 122,43 |
| TT46/LTK46 | 1,816 | 46,12 | 1,806 | 45,87 | 1,394 | 35,41 | 1,384 | 35,15 | 1,828 | 46,42 | 1,818 | 46,17 |
| T2-46 | 1,816 | 46,12 | 1,806 | 45,87 | 1,253 | 31,82 | 1,243 | 31,56 | 1,828 | 46,42 | 1,818 | 46,17 |
| T2-56 | 2,21 | 56,12 | 2,2 | 55,87 | 1,647 | 41,82 | 1,637 | 41,56 | 2,222 | 56,42 | 2,212 | 56,17 |
| T2-66 | 2,603 | 66,12 | 2,593 | 65,87 | 2,04 | 51,82 | 2,03 | 51,56 | 2,615 | 66,42 | 2,605 | 66,17 |
| T2-76 | 2,997 | 76,12 | 2,987 | 75,87 | 2,434 | 61,82 | 2,424 | 61,56 | 3,009 | 76,42 | 2,999 | 76,17 |
| T2-86 | 3,391 | 86,12 | 3,381 | 85,87 | 2,828 | 71,82 | 2,818 | 71,56 | 3,403 | 86,42 | 3,393 | 86,17 |
| T2-101 | 3,982 | 101,14 | 3,97 | 100,84 | 3,3 | 83,82 | 3,29 | 83,56 | 3,994 | 101,44 | 3,984 | 101,19 |
| T6-86 | 3,391 | 86,12 | 3,381 | 85,87 | 2,643 | 67,13 | 2,633 | 66,88 | 3,406 | 86,51 | 3,394 | 86,21 |
| T6-H | 3,897 | 98,98 | 3,882 | 98,6 | 3,115 | 79,13 | 3,105 | 76,88 | 3,912 | 99,36 | 3,902 | 99,11 |
| T6-101 | 3,982 | 101,14 | 3,97 | 100,84 | 3,115 | 79,13 | 3,105 | 78,88 | 3,996 | 101,51 | 3,984 | 101,21 |
| T6-116 | 4,575 | 116,18 | 4,56 | 115,8 | 3,667 | 93,13 | 3,657 | 92,88 | 4,59 | 116,59 | 4,575 | 116,21 |
| T6-131 | 5,165 | 131,18 | 5,15 | 130,8 | 4,257 | 108,13 | 4,247 | 107,88 | 5,18 | 131,59 | 5,165 | 131,21 |
| T6-146 | 5,755 | 146,18 | 5,74 | 145,8 | 4,847 | 123,13 | 4,837 | 122,88 | 5,772 | 146,61 | 5,757 | 146 |
| f вы имеете все специальные requiments размера, пожалуйста свяжетесь мы через roschen@roschen.com. | ||||||||||||
