Ns-DMA/B Электронный инклинометр для бурения скважин с точностью ± 0,1°

Ns-DMA/B Электронный инклинометр для измерения угла наклона, ориентации бурения скважины

Ns-DMA/B электронный инклинометр

Описание продукта

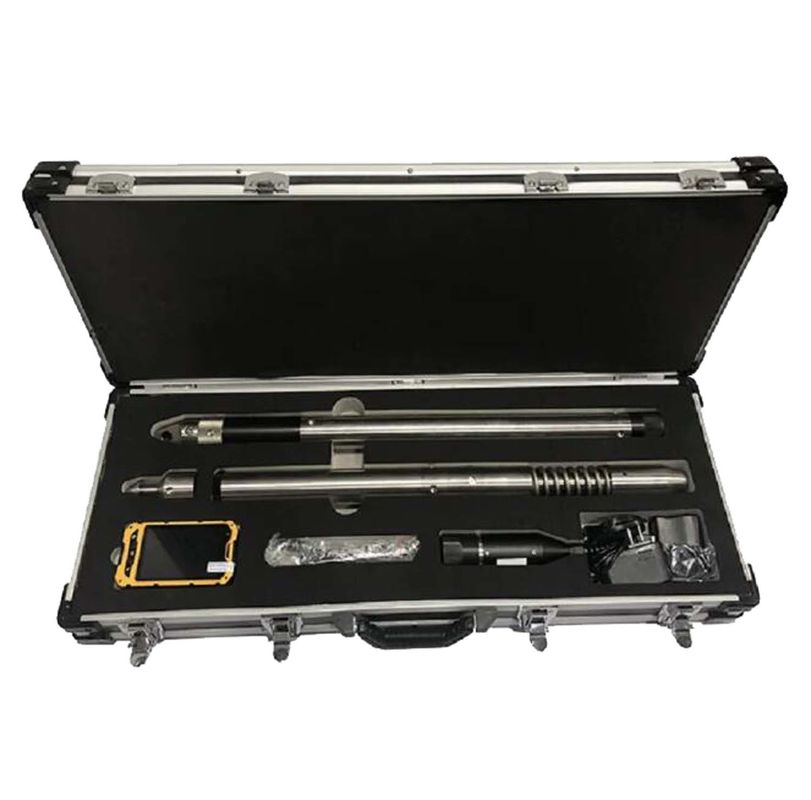

Электронный инклинометр NS-DMA/B

1.1 Функции и применение

Измерение угла наклона, ориентации магнитной рабочей поверхности и ориентации высокой боковой рабочей поверхности в конце сверла или определенного положения во время бурения.

Широко применяется для обследования бурения скважин в областях нефти, угольной шахты, ирригационного предприятия.

1.2 Особенности


Ø Для различных оперативных целей:
Удовлетворение различных целей исследования либо для приостановки измерения, либо для самоплавающего измерения после оснащения различными внешними защитными устройствами.
Ø высокая точность и надежность:
В качестве ключевой части инклинометра датчик ускорения с ускорителем, защищенным от ударов, обладает характеристиками высокой линейности, небольшого дрейфа температуры и хорошей рециркуляции и т.д.
Ø Защита от отключения:
Сбой питания, вызванный потрясением или давлением, не приводит к сбоям в работе или потере данных.
Ø Динамическая производительность:
Отличный сбор и обработка данных в динамической или статической производительности.
Ø Устойчивость к ударам:
Внешний многовибрационный буфер, как радиальный, так и осевой.
Ø Подходит для низкотемпературной среды: нормальная производительность при -40oC
Ø Глубокое измерение скважин:
Оборудовано теплоизоляционным защитным устройством, нормальная работа при 250oC, менее 125MPa


1.3 Спецификация:

Ф32 и Ф27




1.4 Условия труда:

Температура: -40oC ~ 125oC ((максимум 250oC с теплоизоляционным защитным устройством);

Ударная стойкость: ≤ 4,5 g,10~100 Hz

Сопротивление ударам: ≤ 2000 g, 0,5 ms


2. Технические параметры

Другие параметры

Напряжение: DC6V ~ DC8V
Электричество: при постоянном напряжении 5 В, в режиме ожидания ≤ 30 мА, сбор данных ≤ 150 мА
Температура: -40 ~ 125oC
Сопротивление ударам: 2000 г, 0,5 мс.
Ударная стойкость: 10 г, 20 ~ 100 Гц.
Динамическая производительность: при ускорении вибрации 3g, частоте 20Hz возможна ошибка наклона: ≤ 0,2° по сравнению со статическими измерениями.
Диапазон задержки: 1 ~ 99 мин, минимум 1 мин;
Интервал действия: 1 ~ 99 сек, минимум 1 сек (только для многоразовых снимков)
Максимальное количество проб: 3600 баллов (только для многоразовых снимков)
Непрерывное время работы: минимум 20 часов (только для многоразовых выстрелов)

3. Заряжаемая батарея

Для одного выстрела

Выходное напряжение: DC7.2V.
Электрическая мощность: ≥ 500 мАч
Рабочая температура: -40~125oC
Время зарядки или разрядки: ≥ 800 раз
Время зарядки: 2-4 часа
Время разгрузки: ≥30 мин.

Для многоразовых выстрелов

Выходное напряжение: DC6V
Электрическая мощность: ≥2000 мАч
Рабочая температура: -40~125oC
Время зарядки или разрядки: ≥ 800 раз
Время зарядки: 16-17 часов
Время разгрузки: ≥12 ч.
