Низкозатратный электронный инклинометр с одним и несколькими выстрелами ±0,2° для бурения отверстий

Низкозатратный однострельный и многострельный инклинометр

Низкая стоимость Одноразовый и многоразовый инклинометр для ориентации ядра скважины

RS-SMLT-01 (0~180°±0,2°)
1Наклон: ±0,2°;
2Азимут: ±1,0°;
3. Линия инструмента: ±0,5°.

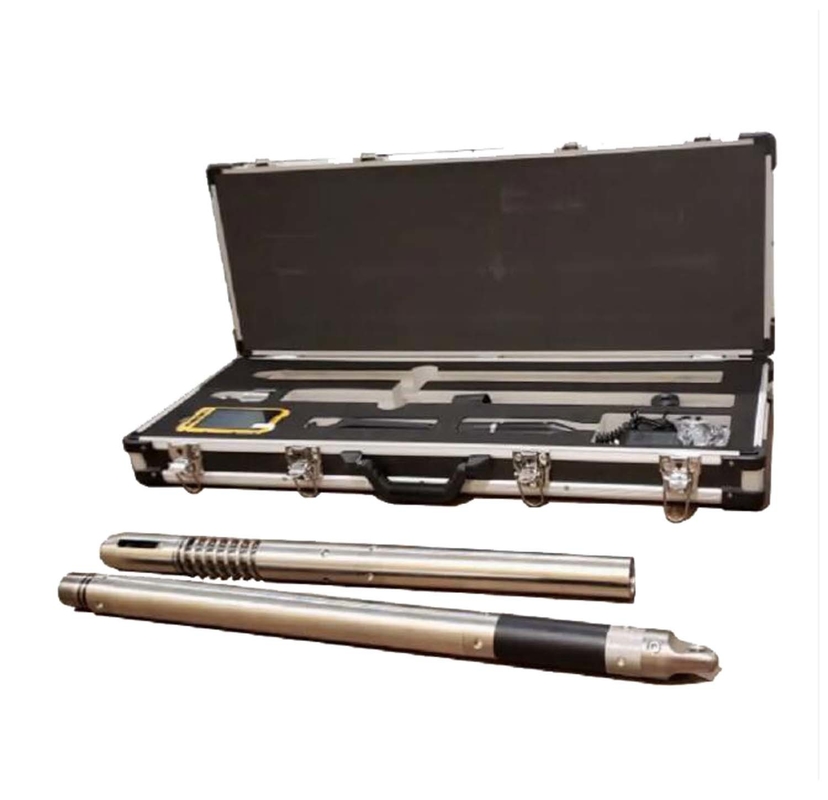

RS-SMLT-01 Низкозатратный однострельный и многострельный инклинометр


Введение

RS-SMLT-01 Low Cost SingleShot & MultiShot Inclinometer используется для измерения угла наклона, угла азимута,ориентация магнитной рабочей поверхности и ориентация высокой боковой рабочей поверхности в конце сверла или определенное положение во время бурения.

Он широко применяется для обследования бурения скважин в областях нефти, угольной шахты и ирригационного учреждения.

Особенности

1Для различных оперативных целей:

Удовлетворяющие различным целям обследования либо для приостановки измерения, либо для самоплавающего измерения после оснащения различными внешними защитными устройствами

2Высокая точность и надежность:

Как ключевая часть инклинометра, датчик ускорения с ускорителем, защищенным от ударов, имеет характеристики высокой линейности, малого дрейфа температуры и хорошей рециркуляции и т. д.

3Защита от отключения:

Сбой питания, вызванный потрясением или давлением, не приводит к сбоям в работе или потере данных.

4Динамическая производительность:

Отличный сбор и обработка данных в динамической или статической производительности.

5Ударная и ударная устойчивость:

Внешний многовибрационный буфер, как радиальный, так и осевой.

6. Пригодные для низкотемпературных условий:

Нормальная производительность при -40°C

7. Глубокое измерение скважины:

Оборудована теплоизоляционной защитой, нормальная работа при 250°C, менее 125 МПа

Спецификации

Диаметр: Ф32 и Ф27

Наклон: 0~180°±0,2°

Азимут: 0-360° ±1,0° (наклон скважины ≥6°)

Высокая боковая рабочая поверхность: 0°360°±0,5° (наклон скважины ≥6°)

Магнитная рабочая поверхность: 0°360±1,0° (наклон скважины ≤8°)

Диапазон задержки: 1 ~ 99 мин, минимум 1 мин.

Диапазон интервалов: 1 ~ 99 сек, минимум 1 сек (только для многоразовых снимков)

Максимальное количество проб: 3600 баллов (только для многоразовых снимков)

Непрерывное время работы: минимум 20 часов (только для многоразовых выстрелов)

Ударная стойкость: ≤ 4,5 g, 10~100 Hz

Сопротивление ударам: ≤2000 g, 0,5 ms

Напряжение: DC6V ~ DC8V

Ток: при DC5V, в режиме ожидания ≤ 30 mA, сбор данных ≤ 150 mA

Температура: -40°C~125°C (максимум 250°C с теплоизоляционным защитным устройством)



Аккумулятор с перезаряжаемой батареей


Для одного выстрела


Выходное напряжение: DC 7,2V.

Электрическая мощность: ≥ 500 мАч

Рабочая температура: -40~125°C

Время зарядки или разрядки: ≥ 800 раз

Время зарядки: 2-4 часа

Время разгрузки: ≥30 мин.

Для многоразовых выстрелов

Выходное напряжение: DC6V

Электрическая мощность: ≥2000 мАч

Рабочая температура: -40~125°C

Время зарядки или разрядки: ≥ 800 раз

Время зарядки: 16-17 часов

Время разгрузки: ≥12 ч.
