Пробники U100
Класс качества образца, необходимый для соответствия требованиям клиента к тестированию, должен определять категорию используемого образца» (BS5930:2015 Ch20.1).Отношение длины к диаметру должно быть менее 1:20.
Серия U100 состоит из нескольких компонентов, которые в зависимости от их выбора обеспечивают образцы классов 1, 2 и 3 в соответствии с BS EN ISO 22475-1 и Еврокодом 7.
В мелкозернистых грунтах часто возможен отбор проб в ненарушенном состоянии с использованием следующих инструментов, позволяющих брать пробы для проверки прочности и жесткости.
Три типа систем отбора проб следующие:
1. Стандартная система U100 (ОС-ТК/В)
2. Система пластиковых вкладышей U100 (OS-TK/W)
3. Система U100T (OS-T/W)
Характеристики:
Тип | Макс. внешний диаметр * | Мин.ID* (мм) | Соотношение площади |
Стандартная система | 118,6 | 104,4 | 29% |
Система пластиковых вкладышей | 123,8 | 101,6 | 48% |
Показано с 1 по 2 из 2 записей
* Размеры измерены на режущем башмаке
Пожалуйста, смотрите схему.

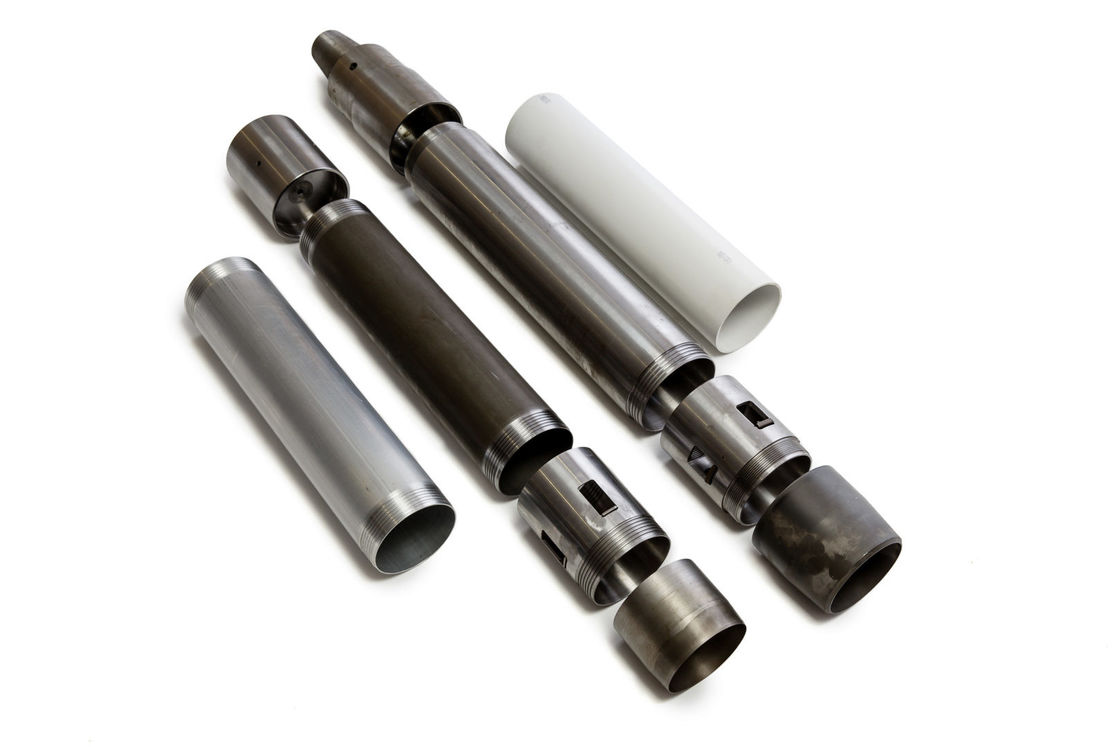

Стандартная система:
1. Пробирка для образца (сталь с кадмированием или алюминий).
2. Corecatcher (опционально)
3. Режущий башмак (гладкий или зубчатый)
Система пластиковых вкладышей
4. Стальная трубка корпуса (с пластиковым вкладышем).
5. Corecatcher (опционально)
6. Распорное кольцо
7. Режущий башмак (гладкий или зубчатый)
