Пробоотборник U100 для анализа почвы
Пробоотборник U100, пробоотборники U100
Пробоотборники У100 (У4) и У70 - используются для получения ненарушенных образцов большинства грунтов и некоторых слабых пород.Пробоотборник U100 дает образец номинального диаметра 100 мм (4 дюйма), а U70 дает образец номинального диаметра 70 мм.
Системы отбора проб U100
Оборудование Roschen U100 Sampling Systems предназначено для получения ненарушенных образцов большинства почв и некоторых слабых горных пород, таких как мел и мергель.Пробоотборник производит керн грунта номинальным диаметром 100 мм (4 дюйма) и длиной примерно 450 мм (18 дюймов).
Трубка с прикрепленным режущим башмаком вбивается в землю с помощью отбойного молотка.
Приводная головка (или корпус раструба) помещается между скользящим молотком и пробиркой для проб и содержит «пространство ускоренного привода» и шаровой клапан.Шаровой клапан позволяет выпускать воздух, когда труба вбивается в землю.
Обычно используются два типа системы отбора проб U100:

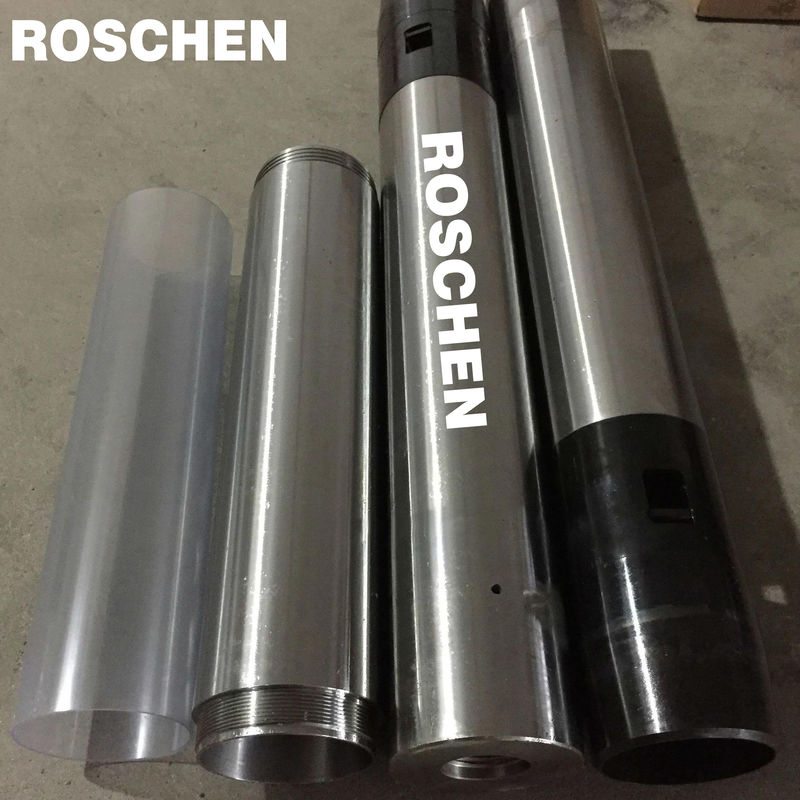

Стандартная система
Состоит из стальной или алюминиевой пробирки для образцов, режущего башмака и дополнительного сердечника. Режущие башмаки закалены и могут иметь гладкую или зубчатую кромку.Доступны пластиковые или легированные заглушки для пробирок с образцами, а для длительного хранения образцов используется специальный сургуч.
Система пластиковых вкладышей
Состоит из стальной трубы корпуса, внутри которой находится сменный пластиковый вкладыш.Плоские или зубчатые режущие башмаки прикрепляются к основанию трубы корпуса, а также к дополнительному уловителю сердцевины и прокладочному кольцу (требуется при использовании улавливателя сердцевины).Доступны пластиковые заглушки для пластиковых вкладышей.
Хотя использование пластиковых вкладышей снижает общие затраты на получение и хранение образцов, режущий башмак обязательно толще и, следовательно, образец значительно больше деформируется по сравнению со стандартной системой.
Для обеих систем доступны соединители для последовательного соединения двух или более пробирок с образцами.
Структура системы пробоотборника U100 | ||
Максимальный внешний диаметр (мм) | 118,6 | |
Минимальный внутренний диаметр (мм) | 104,4 | |
Соотношение площади | 29% | |
Вещь | Описание | |
1 | Пробирка для образца – алюминий | |
1 | Образец трубки-сталь | |
2 | Основной ловец | |
3 | Режущий башмак | |
4 | Пластиковые заглушки для пробоотборной трубки | |
5 | Пластиковый вкладыш |
