4-дюймовый пробоотборник U100 для отбора проб ненарушенного грунта, геотехническое бурение

4-дюймовый пробоотборник U100 для отбора проб ненарушенного грунта, геотехнического бурения

4-дюймовый U-образный пробоотборник для ненарушенного отбора проб почвы

Пробоотборник U100, пробоотборники U100


Пробоотборники У100 (У4) и У70 - используются для получения ненарушенных образцов большинства грунтов и некоторых слабых пород.Пробоотборник U100 дает образец номинального диаметра 100 мм (4 дюйма), а U70 дает образец номинального диаметра 70 мм.

Системы отбора проб U100

Это оборудование предназначено для получения ненарушенных образцов большинства почв и некоторых слабых пород, таких как мел и мергель.Пробоотборник производит керн грунта номинальным диаметром 100 мм (4 дюйма) и длиной примерно 450 мм (18 дюймов).


Трубка с прикрепленным режущим башмаком вбивается в землю с помощью отбойного молотка.


Приводная головка (или корпус раструба) помещается между скользящим молотком и пробиркой для проб и содержит «пространство ускоренного привода» и шаровой клапан.Шаровой клапан позволяет выпускать воздух, когда труба вбивается в землю.


Обычно используются два типа системы отбора проб U100:


Стандартная система

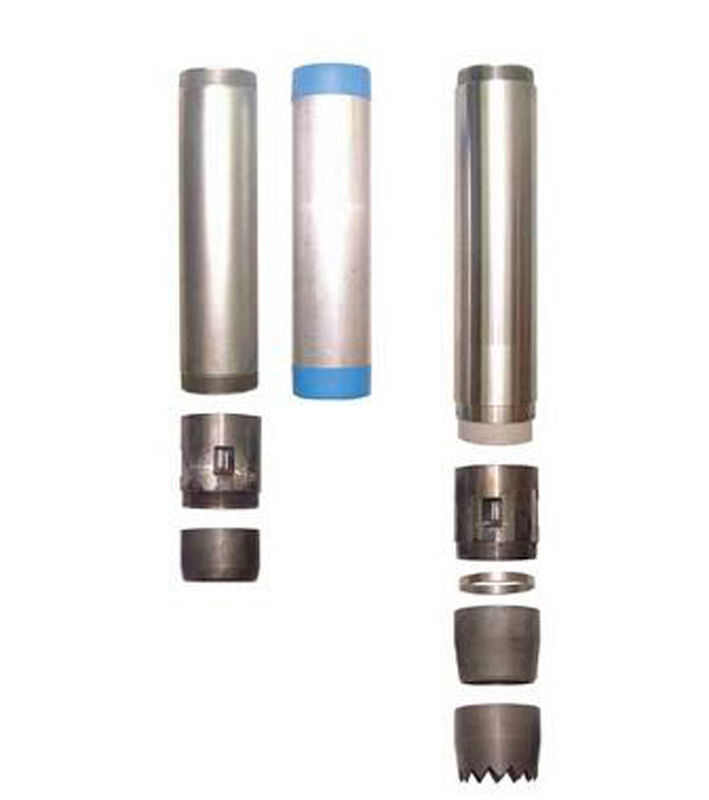

Состоит из стальной или алюминиевой пробоотборной трубки, режущего башмака и дополнительного сердечника Режущие башмаки закалены и могут иметь гладкую или зубчатую кромку.Доступны пластиковые или легированные заглушки для пробирок с образцами, а для длительного хранения образцов используется специальный сургуч.

Система пластиковых вкладышей
Состоит из стальной трубы корпуса, внутри которой находится сменный пластиковый вкладыш.Плоские или зубчатые режущие башмаки прикрепляются к основанию трубы корпуса, а также к дополнительному уловителю сердцевины и прокладочному кольцу (требуется при использовании улавливателя сердцевины).Доступны пластиковые заглушки для пластиковых вкладышей.

Хотя использование пластиковых вкладышей снижает общие затраты на получение и хранение образцов, режущий башмак обязательно толще и, следовательно, образец значительно больше деформируется по сравнению со стандартной системой.


Для обеих систем доступны соединители для последовательного соединения двух или более пробирок с образцами.
